1 特性
- 高輸出電流驅動能力：400mA 持續電流（每通道）
- 替換分立式電源升壓緩沖器的運算放大器
- 兩類電源均具有寬電源范圍（高達 16V）
- 過熱關斷
- 電流限制
- 針對低靜態電流應用的關斷引腳
- 與高容值容性負載（高達 3µF）搭配使用時可保持穩定
- 零交叉失真
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 低偏移電壓：1mV（典型值）
- 內部射頻 (RF)/電磁干擾 (EMI) 濾波器
- 采用帶散熱焊盤的 3mm x 3mm 12 引腳晶圓級小外形無引線 (WSON) (DRR) 封裝
2 應用
- 高容值容性負載
- 電纜護套
- 參考緩沖器
- 功率 FET/IGBT 柵極
- 超級電容
- 跟蹤 LDO
- 感性負載
- 旋轉變壓器
- 雙極直流與伺服電機
- 螺線管與閥門
3 說明
ALM2402-Q1 是一款具有保護功能的雙路高電壓、高電流運算放大器，非常適合用于驅動低阻抗和/或高等效串聯電阻 (ESR) 的容性負載。 ALM2402-Q1 由 5.0V 至 16V 范圍內的單電源或分離電源供電運行，可提供高達 400mA 的直流輸出。
每個運算放大器均具有過熱標志以及過熱關斷功能。 該器件還為每個輸出級提供了獨立的電源引腳，允許用戶對輸出施加較低電壓以限制 Voh，從而限制片上功耗。
ALM2402 提供有 12 引腳無引線 DRR 封裝和 14 引腳帶引線散熱薄型小外形尺寸 (HTSSOP) 封裝（預覽）。 這兩種封裝均包含導熱焊盤，有助于散熱。 而且這兩種封裝的熱阻均非常低，能夠以最低的芯片溫升實現最佳電流驅動能力， 從而使客戶在惡劣的溫度條件下也能夠獲得較高的驅動電流。 可從下圖中確定器件的最大功耗。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| ALM2402-Q1 | DRR (12) | 3.00mm x 3.00mm |
| HTSSOP (14) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

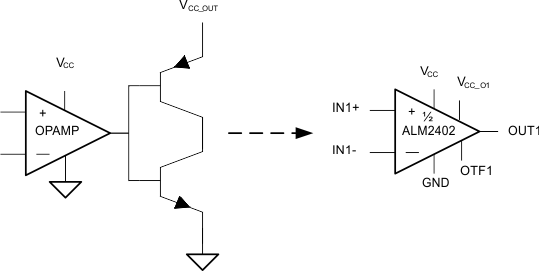

4 簡化電路原理圖

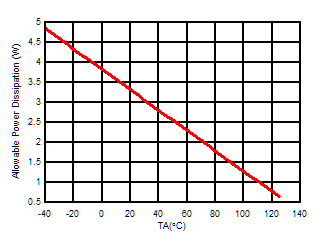

最大功耗與溫度間的關系
