ZHCSAD3B January 2012 – December 2014
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1
Device Power Up
- 9.3.1.1 Power-On-Reset (POR)
- 9.3.1.2 Power Up from Battery without DC Source
- 9.3.1.3
Power Up from DC Source
- 9.3.1.3.1 REGN LDO
- 9.3.1.3.2 Input Source Qualification
- 9.3.1.3.3 Input Current Limit Detection
- 9.3.1.3.4 D+/D- Detection Sets Input Current Limit in bq24190
- 9.3.1.3.5 PSEL/OTG Pins Set Input Current Limit in bq24192, bq24192I
- 9.3.1.3.6 HIZ State wth 100mA USB Host
- 9.3.1.3.7 Force Input Current Limit Detection
- 9.3.1.4 Converter Power-Up
- 9.3.1.5 Boost Mode Operation from Battery
- 9.3.2 Power Path Management
- 9.3.3 Battery Charging Management
- 9.3.4 Status Outputs (PG, STAT, and INT)
- 9.3.5 Protections
- 9.3.6 Serial Interface
- 9.3.1
Device Power Up
- 9.4 Device Functional Modes
- 9.5
Register Map
- 9.5.1
I2C Registers
- 9.5.1.1 Input Source Control Register REG00 (bq24190, bq24192 reset = 00110000, or 30; bq24192I reset = 00111000, or 38)
- 9.5.1.2 Power-On Configuration Register REG01 (reset = 00011011, or 1B)
- 9.5.1.3 Charge Current Control Register REG02 (bq24190, bq24192 reset = 01100000, or 60; bq24192I reset = 00100000, or 20)
- 9.5.1.4 Pre-Charge/Termination Current Control Register REG03 (reset = 00010001, or 11)
- 9.5.1.5 Charge Voltage Control Register REG04 (bq24190, bq241192 reset = 10110010, or B2; bq24192I reset = 10011010, or 9A)
- 9.5.1.6 Charge Termination/Timer Control Register REG05 (reset = 10011010, or 9A)
- 9.5.1.7 IR Compensation / Thermal Regulation Control Register REG06 (reset = 00000011, or 03)
- 9.5.1.8 Misc Operation Control Register REG07 (reset = 01001011, or 4B)
- 9.5.1.9 System Status Register REG08
- 9.5.1.10 Fault Register REG09
- 9.5.1.11 Vender / Part / Revision Status Register REG0A (bq24190 reset = 00100011, or 23; bq24192 reset = 00101011, or 2B; bq24192I reset = 00001011, or 0B)
- 9.5.1
I2C Registers
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- 高效 4.5A 開關模式充電器
- 2A 充電電流下的充電效率達 92%；4A 充電電流下的充電效率達 90%
- 通過電池路徑阻抗補償縮短充電時間
- 兼容 MaxLife 技術，與 bq27531 搭配使用時可實現快速充電
- 借助 12mΩ 電池放電金屬氧化物半導體場效應晶體管 (MOSFET) 實現最高電池放電效率，放電電流高達 9A
- 單輸入 USB 兼容/適配器充電器
- 與 USB 電池充電器技術規格 1.2 兼容的 USB 主機或充電端口 D+/D- 檢測
- 輸入電壓和電流限制支持 USB 2.0 和 USB 3.0
- 輸入電流限值：100mA、150mA、500mA、900mA、1.2A、1.5A、2A 和 3A
- 輸入工作電壓范圍：3.9V 至 17V
- 通過輸入電壓動態電源管理 (DPM) 調節功能支持所有類型的適配器
- USB OTG 5V/1.3A 同步升壓轉換器操作
- 5V/1A 條件下的升壓效率達 93%
- 窄 VDC (NVDC) 電源路徑管理
- 與無電池或深度放電電池工作時可瞬時接通
- 電池管理模式中的理想二極管運行
- 薄型電感的開關頻率為 1.5MHz
- 具有或不具有主機管理的自主電池充電
- 電池充電使能
- 電池充電預調節
- 充電終止和再充電
- 高精度（0°C 至 125°C）
- 充電電壓調節范圍為 ±0.5%
- 充電電流調節范圍為 ±7%
- 輸入電流調節范圍為 ±7.5%
- 升壓模式下輸出調節范圍 ±2%
- 高集成
- 電源路徑管理
- 同步開關 MOSFET
- 集成電流感測
- 陰極負載二極管
- 內部環路補償
- 安全性
- 電池溫度感測和充電安全定時器
- 熱調節和熱關斷
- 輸入系統過壓保護
- MOSFET 過流保護
- 針對 LED 或主機處理器的充電狀態輸出
- 低電池泄漏電流并支持關閉模式
- 4.00mm x 4.00mm 緊湊型超薄四方扁平無引線 (VQFN)-24 封裝
2 應用
- 平板電腦和智能手機
- 便攜式音頻揚聲器
- 便攜式媒體播放器
- 互聯網器件

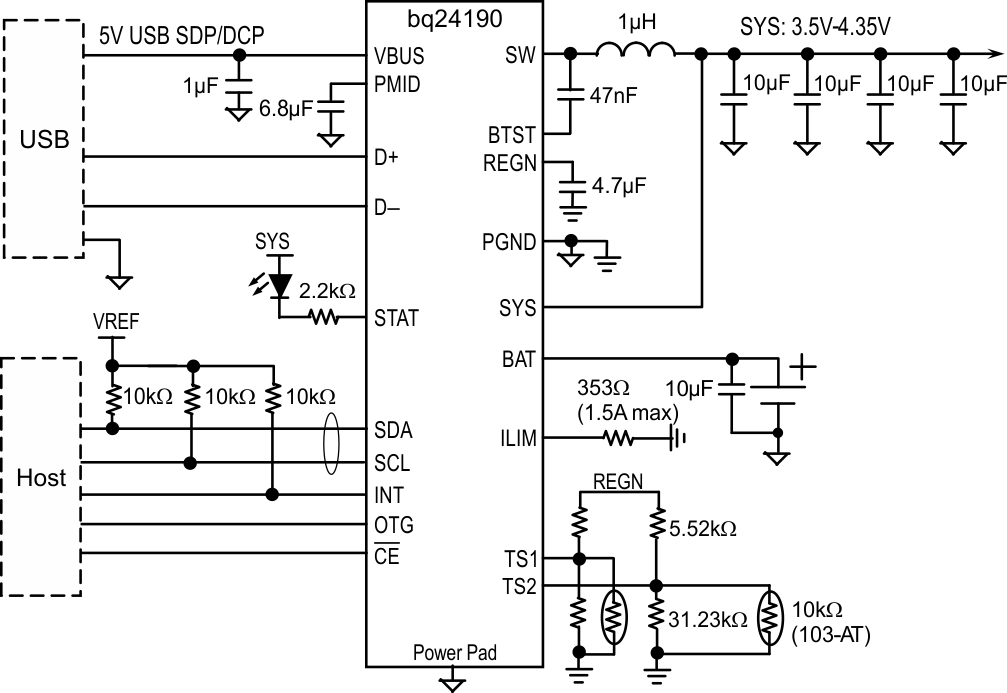

3 說明
bq24190、bq24192 和 bq24192I 是高度集成的開關模式電池管理和系統電源路徑管理器件，適用于各類、平板電腦和其他便攜式設備的單節鋰離子和鋰聚合物電池。
器件信息(1)
| 產品型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq24190 | VQFN (24) | 4.00mm x 4.00mm |
| bq24192 | ||
| bq24192I |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
Changes from A Revision (October 2012) to B Revision
- 已統一 整篇數據表 中的封裝說明Go
- Added ESD 額定值，特性 描述，器件功能模式，應用和實施，電源相關建議，布局，器件和文檔支持以及機械、封裝和可訂購信息。Go
- Added 特性：兼容 MaxLife 技術，與 bq27531 搭配使用時可實現快速充電Go
- Changed VSLEEPZ, VBAT_DPL_HY, VBATGD , ICHG_20pct, VSHORT, IADPT_DPM, KILIM, VBTST_REFRESH in Electrical CharacteristicsGo
- Added –40°C to 85° to IBAT Test ConditionGo
- Added REG00[6:3] = 0110 (4.36 V) or 1011 (4.76 V) to VINDPM_REG_ACC Test ConditionsGo
- Added Typical input current of 1.5 A based on KLIM to IADPT_DPM Test ConditionsGo
- Added a MIN value of 435 to KILIMGo
- Deleted TJunction_REG MIN and MAXGo
- Added rising to VHTF parameter Go
- Deleted VREGN, VVBUS = 5 V, IREGN = 20 mA MAX valueGo
- Changed Functional Block DiagramGo
- Changed Charging Current in Table 4Go
- Changed REG09[5:4] to REG08[5:4] in Charging Termination sectionGo
- Added or when FORCE_20PCT (REG02[0]) bit is set, to Charging Safety Timer descriptionGo
- Added last paragraph to Charging Safety Timer descriptionGo
- Added twice to Host Mode and Default Mode descriptionGo
- Changed REG05[5:4]=11 to REG05[5:4]=00 in Host Mode and Default Mode descriptionGo
- Changed Charge Current Control Register REG02 Bit 0 descriptionGo
- Changed Charge Current Control Register REG02 Bit 0 noteGo
- Changed REG05 Bit 0 from JEITA ISET (0°C-10°C) to ReservedGo
- Changed REG07 Bit 4 from JEITA_VSET (45°C to 60°C) to ReservedGo
- Changed BOOT to BTST in Figure 38Go
- Changed BOOT to BTST in Figure 39Go
- Changed bq24193 to bq24192 in Figure 42Go
