1 特性
- 獨立的 H 橋電機
- 驅動直流電機或其他負載
- 低 MOSFET 導通電阻：HS + LS 1 Ω
- 1A 最大驅動電流
- 工作電源電壓范圍：0V 至 11V
- 標準脈寬調制 (PWM) 接口 (IN1/IN2)
- 低功耗休眠模式，休眠電流最大值僅為 120nA
- nSLEEP 引腳
- 小型封裝尺寸
- 8 晶圓級小外形無引線 (WSON)（帶外露散熱焊盤）
- 2.0mm × 2.0mm
- 保護 特性
- VCC 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
2 應用范圍
- 攝像機
- 數字單鏡頭反光 (DSLR) 鏡頭
- 消費類產品
- 玩具
- 機器人技術
- 醫療設備
3 說明
DRV8837C 器件提供了一套集成型電機驅動器解決方案，主要面向照相機、消費類產品、玩具以及其他低電壓和電池供電類運動控制 應用。此器件能夠驅動一個直流電機或其他諸如螺線管的器件。輸出驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成，用以驅動電機繞組。一個內部電荷泵被用來生成所需的柵極驅動電壓。
DRV8837C 器件可以提供高達 1A 的輸出電流。該器件的電機電源電壓為 0 至 11V，其控制邏輯工作電源軌為 1.8V 至 5V。
DRV8837C 器件有一個 PWM (IN/IN) 輸入接口。
此外，還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8837C | WSON (8) | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

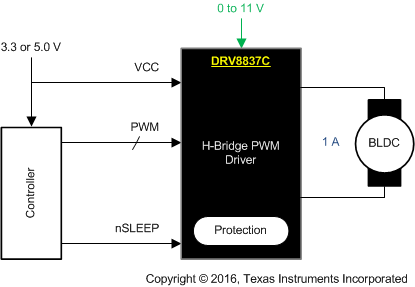

DRV8837C 簡化框圖
