ZHCSG19 March 2017 LM25141
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 High Voltage Start-up Regulator
- 7.3.2 VCC Regulator
- 7.3.3 Oscillator
- 7.3.4 Synchronization
- 7.3.5 Frequency Dithering (Spread Spectrum)
- 7.3.6 Enable
- 7.3.7 Power Good
- 7.3.8 Output Voltage
- 7.3.9 Current Sense
- 7.3.10 DCR Current Sensing
- 7.3.11 Error Amplifier and PWM Comparator
- 7.3.12 Slope Compensation
- 7.3.13 Hiccup Mode Current Limiting
- 7.3.14 Standby Mode
- 7.3.15 Soft-Start
- 7.3.16 Diode Emulation
- 7.3.17 High and Low Side Drivers
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- –40ºC 至 +125ºC 的環境工作溫度范圍
- 提供 AEC-Q100 合格器件
- 3.8V 至 45V（47V 絕對最大值）的輸入電壓
- 輸出：3.3V 或 5V 的固定電壓；
1.5V - 15V 的可調電壓（精度為 ±0.8%） - 2.2MHz 或 440kHz 固定開關頻率，精度為 ±5%
- 具有壓擺率控制的高側和低側柵極驅動器
- 通過改變模擬電壓或 RT 電阻實現可選頻移
- 可選擇與外部時鐘保持同步
- 可選擴展頻譜
- 關斷模式 IQ：10µA（典型值）
- 低功耗待機模式 IQ：35µA（典型值）
- 限流閾值為 75mV，精度為 ±0.9%
- 外部電阻或 DCR 電流感測
- 輸出使能邏輯輸入
- 針對持續過載條件的斷續模式
- 電源正常指示輸出
- 可選二極管仿真或強制脈沖寬度調制
- 具有可濕性側面的薄型四方扁平無引線 (QFN)-24 封裝
- 結合使用 LM25141 和 WEBENCH® 電源設計器創建定制設計
2 應用
- 醫療設備
- 工業可編程邏輯控制器
- 工業計算機
- 嵌入式計算機
3 說明
LM25141 是一款同步降壓轉換器，適用于高電壓寬輸入電壓降壓轉換器 應用。此控制方法基于峰值電流模式控制。電流模式控制可提供內部線路前饋、逐周期電流限制和簡化的環路補償。LM25141 具有 壓擺率控制功能，能夠輕松滿足 EMI 要求。
LM25141 有兩種開關頻率可選：2.2MHz 和 440kHz。柵極驅動器具有壓擺率控制功能，可通過調整來降低 EMI。
在輕負載或無負載條件下，LM25141 通過在跳周期模式下運行來提升低功耗效率。LM25141 具備能夠自動切換至外部偏置電源的高電壓偏置穩壓器，可以降低來自 VIN 的 IQ 電流。其他 的 包括頻率同步、逐周期電流限制、針對持續過載條件的斷續模式故障保護以及電源正常輸出。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25141 | QFN (24) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

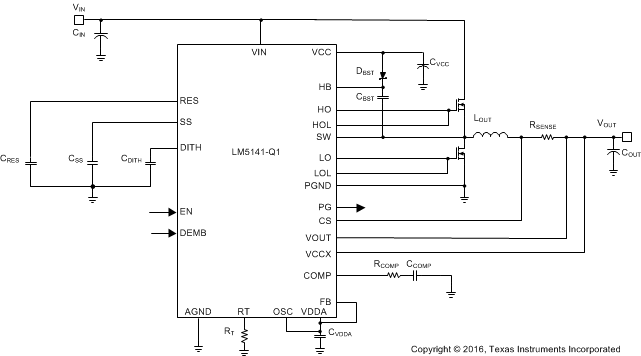

簡化電路原理圖
