1 特性
- 3V 至 65V 寬輸入電壓范圍
- 9.7µA 無負載靜態電流
- –40°C 至 150°C 結溫范圍
- 固定（3.3V、5V）或可調節輸出電壓選項
- 符合 EN55022/CISPR 22 EMI 標準
- 集成 1Ω P 溝道場效應晶體管 (PFET) 降壓開關
- 支持 100% 占空比，可實現低壓降
- 集成 0.5Ω N 溝道場效應晶體管 (NFET) 同步整流器
- 無需使用外部肖特基二極管
- 可編程峰值電流限制支持：
- 500mA、300mA 或 200mA 負載
- 可選 PFM 或 COT 模式工作
- 1.223V ±1.2% 內部電壓基準
- 開關頻率高達 600kHz
- 900µs 內部或外部可調節軟啟動
- 二極管仿真以及用于在輕負載時確保超高效率的脈沖跳躍模式
- 無環路補償或自舉升壓組件
- 具有遲滯功能的精密使能和輸入 UVLO
- 開漏電源正常指示器
- 具有遲滯功能的熱關斷保護
- 與 LM5165 引腳對引腳兼容
- 10 引腳 3mm × 3mm VSON 封裝
- 使用 WEBENCH® 電源設計器創建定制穩壓器設計
2 應用
- 工廠和樓宇自動化
- 汽車和電池供電 應用
- 高電壓 LDO 替代產品
- 低功耗偏置電源
3 說明
LM5166 是一款易于使用的緊湊型 3V 至 65V、超低 IQ 同步降壓轉換器，可在寬輸入電壓和負載電流范圍內提供高效率。該器件集成有高側和低側功率金屬氧化物半導體場效應晶體管 (MOSFET)，可提供高達 500mA 的輸出電流，輸出電壓有固定式（3.3V 或 5V）和可調節式兩種可供選擇。該轉換器設計旨在簡化實現方案，同時優化目標應用的性能。脈頻調制 (PFM) 模式可確保在輕負載條件下獲得最優效率，恒定導通時間 (COT) 控制可實現近似恒定的工作頻率。這兩種控制方案都不需要環路補償，同時還能夠針對較高的降壓轉換比實現出色的線路和負載瞬態響應以及短暫的脈寬調制 (PWM) 導通時間。
高側 P 溝道 MOSFET 能夠以 100% 占空比工作以確保最低壓差電壓，而且不需要使用自舉電容器進行柵極驅動。另外，還可以調節電流限制設定值來優化電感器選擇，從而滿足特定的負載電流要求。可選和可調節啟動時序選項包括最短延遲（無軟啟動）、內部固定值 (900μs) 以及可使用電容器進行外部編程的軟啟動?？梢允褂瞄_漏 PGOOD 指示器進行定序、故障報告和輸出電壓監視。LM5166 采用引腳間距為 0.5mm 的 10 引腳 VSON 封裝。

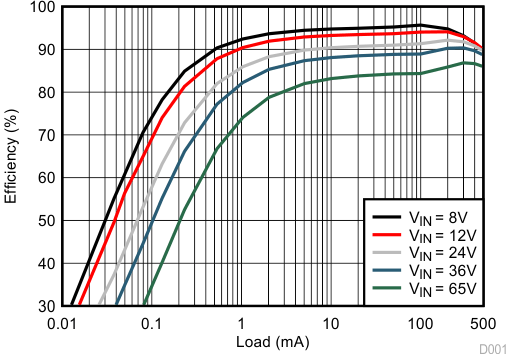

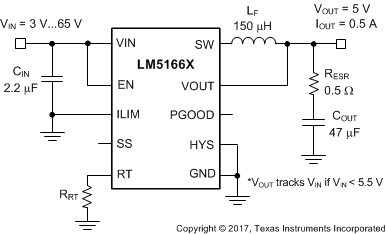

- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
