ZHCSG02C September 2016 – January 2017 TPD6S300
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 4-Channels of Short-to-VBUS Overvoltage Protection (CC1, CC2, SBU1, SBU2 Pins): 24-VDC Tolerant
- 8.3.2 8-Channels of IEC 61000-4-2 ESD Protection (CC1, CC2, SBU1, SBU2, DP_T, DM_T, DP_B, DM_B Pins)
- 8.3.3 CC1, CC2 Overvoltage Protection FETs 600 mA Capable for Passing VCONN Power
- 8.3.4 CC Dead Battery Resistors Integrated for Handling the Dead Battery Use Case in Mobile Devices
- 8.3.5 3-mm × 3-mm WQFN Package
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RUK|20
散熱焊盤機械數據 (封裝 | 引腳)
- RUK|20
訂購信息
1 特性
- 4 通道 VBUS 短路過壓保護（CC1、CC2、SBU1、SBU2）：24 VDC 容差
- 6 通道 IEC 61000-4-2 ESD 保護（CC1、CC2、SBU1、SBU2、DP、DM）
- CC1、CC2 過壓保護 FET 600mA，能夠通過 VCONN 電源
- 集成 CC 無電電池電阻器，可用于處理移動設備中的無電電池用例
- 3mm × 3mm WQFN 封裝
2 應用
- 筆記本電腦
- 平板電腦
- 智能手機
- 監視器和電視
- 擴展塢
3 說明
TPD6S300 是一種單芯片 USB Type-C 端口保護解決方案，可提供 20V VBUS 短路過壓和 IEC ESD 保護。
自從 USB Type-C 連接器發布以來，已經發布了很多不符合 USB Type-C 規格的 USB Type-C 的產品和配件。其中的一個示例就是僅在 VBUS 線路上布設 20V 電壓的 USB Type-C 電力輸送適配器。USB Type-C 的另一個問題是，由于此小型連接器中的各引腳極為靠近，因此連接器的機械扭轉和滑動可能使引腳短路。這可能導致 20V VBUS 與 CC 和 SBU 引腳短路。此外，由于 Type-C 連接器中的各引腳極為靠近，所以存在碎屑和水汽導致 20V VBUS 引腳與 CC 和 SBU 引腳短路的嚴重問題。
這些非理想的設備和機械事件使得 CC 和 SBU 引腳必須具有 20V 容差，即使它們僅在 5V 或更低電壓下工作。TPD6S300 通過在 CC 和 SBU 引腳上提供過壓保護，可以使 CC 和 SBU 引腳實現 20V 容差，同時不會干擾正常工作。該器件將高壓 FET 串聯放置在 SBU 和 CC 線路上。當在這些線路上檢測到高于 OVP 閾值的電壓時，高壓開關被打開，并且將系統的其余部分與連接器上存在的高壓狀態隔離。
最后，大多數系統都需要為其外部引腳應用 IEC 61000-4-2 系統級 ESD 保護。TPD6S300 為 CC1、CC2、SBU1、SBU2、DP、DM 引腳集成 IEC 61000-4-2 ESD 保護，并且無需在連接器上通過外部放置高壓 TVS 二極管。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD6S300 | WQFN (20) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

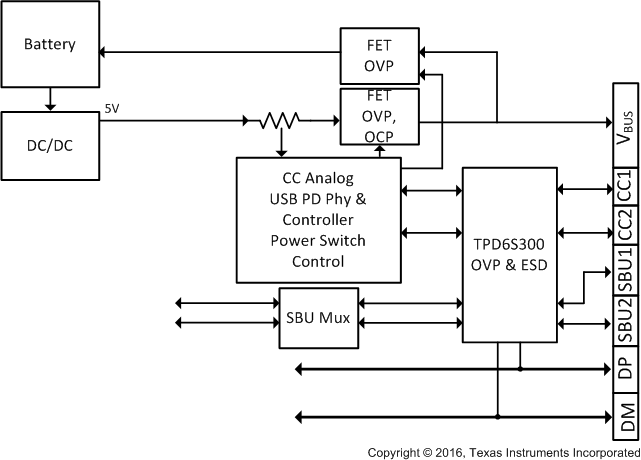

應用圖表
4 修訂歷史記錄
Changes from B Revision (November 2016) to C Revision
- Changed units from µs to ns for OVP_RESPONSE in the Timing Requirements tableGo
Changes from A Revision (September 2016) to B Revision
- 首次公開發布產品說明書Go
