ZHCSDR1 April 2015 TPS22860
PRODUCTION DATA.
1 特性
- 集成單通道負載開關
- 偏置電壓范圍 (VBIAS)：1.65V 至 5.5V
- 輸入電壓范圍：0V 至 VBIAS
- 導通電阻 (RON)
- VIN = 5V (VBIAS = 5V) 時，RON = 0.73Ω
- VIN = 3.3V (VBIAS = 5V) 時，RON = 0.68Ω
- VIN = 1.8V (VBIAS = 5V) 時，RON = 0.63Ω
- 200mA 最大持續開關電流
- 超低泄漏電流
- VIN 泄漏電流 = 2nA
- VBIAS 泄漏電流（5.5V 時）= 10nA
- 6 引腳小外形尺寸晶體管 (SOT)-23 封裝或 SC70 封裝
- 靜電放電 (ESD) 性能經測試符合 JESD 22 規范
- 2kV 人體放電模式 (HBM) 和 1kV 組件充電模式 (CDM)
2 應用
- 可穿戴產品
- 物聯網
- 無線傳感器網絡
3 說明
TPS22968 是一款小型、超低泄漏電流、單通道負載開關。 該器件需要一個 VBIAS 電壓，工作輸入電壓范圍為 0V 至 VBIAS。 它可支持最大 200mA 的持續電流。 此開關可由一個打開/關閉輸入 (ON) 控制，此輸入可與低壓控制信號直接對接。 TPS22860 采用兩種節省空間的 6 引腳 SOT-23 和 SC70 小型封裝。 器件在自然通風環境下的額定運行溫度范圍為 -40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22860 | SOT-23 | 2.80 x 2.90mm |
| SC-70 | 2.10 x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

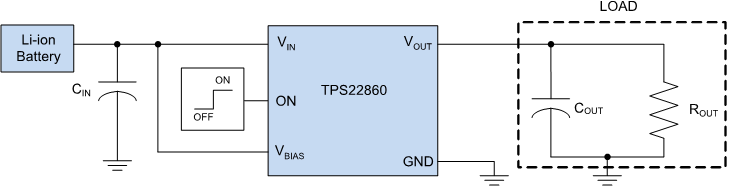

4 常見應用電路原理圖
