ZHCSIJ7A July 2018 – October 2021 TPS3431
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DRB|8
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
3 說明
TPS3431 是一款具有使能功能的標準可編程看門狗計時器，適用于各種應用?？撮T狗超時可在 –40°C 至 +125°C 溫度范圍內實現 15% 的高計時精度，在 25°C 下實現 2.5% 的典型計時精度，并且可通過外部電容器或工廠編程的默認延遲設置進行編程。在開發過程中，可以通過 Enable 引腳或 SET 邏輯引腳將看門狗禁用，從而避免出現不必要的看門狗超時。
TPS3431 采用小型 3.00mm ×
3.00mm 8 引腳 VSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS3431 | VSON (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
也可以將 EN 保持浮動并將其從內部上拉至 VDD
也可以將 ENOUT 保持浮動或?qū)⑵溥B接至 WDO

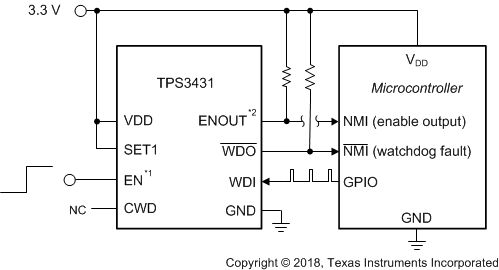

標準看門狗計時器電路
標準化看門狗超時 (tWD) 精度（SET1 = 1，CWD = NC）
