1 特性
2 應用范圍
- 消費類 應用 消費類應用，例如數字電視 (DTV)、機頂盒（STB、數字化視頻光盤 (DVD)/藍光播放器）、液晶顯示器、客戶端設備 (CPE)（電纜調制解調器、WiFi 路由器）、數字光處理 (DLP) 投影儀、智能電表
- 電池充電器
- 工業用和車載音頻電源
- 5V、12V 和 24V 分布式電源總線供電
3 說明
TPS5433xA 系列器件為同步轉換器，輸入電壓范圍介于 4.5V 和 28V 之間。該系列器件集成有低側開關場效應晶體管 (FET)，免除了對外部二極管的需求，從而減少了組件數。
憑借集成的 128mΩ 和 84mΩ MOSFET、低 IQ 以及輕負載時的脈沖跳躍模式，大大提升了效率。通過使能引腳可以將關斷電源電流減小至 2µA。該降壓轉換器的基準電壓在整個溫度范圍內保持 1.5% 的精度，可為各類負載提供精確穩壓。
高側 FET 的逐周期電流限制可在過載情況下保護 TPS5433xA 系列器件，并通過低側電源限流防止電流失控，從而實現功能增強。低側灌電流限制可關閉低側 MOSFET，以防止過多的反向電流。在過流情況持續時間超過預設時間時，將觸發斷續保護功能。熱關斷將在芯片溫度超出閾值時禁用器件，并在經過一段內置的熱斷續時間后再次使能器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54335A
TPS54336A |
SO PowerPAD (8) | 4.89mm × 3.90mm |
| VSON (10) | 3.00mm × 3.00mm | |
| TPS54335-1A | VSON (10)(2) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
- TPS54335-1A 器件的 DRC 封裝具有更窄的散熱焊盤，可為引腳與散熱焊盤之間留出更多的間隙。請參見Differences Between the Two DRC Packages部分。

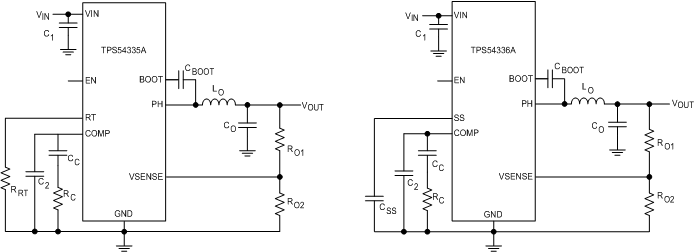

簡化電路原理圖
