1 特性
- 輸入電壓范圍 0.9V 至 5V
- 啟動電壓 1.5V（20mA 負載時）
- 引腳可選輸出電壓：3.3V、3V、2.5V
- 旁路模式靜態電流典型值 15nA
- 升壓模式靜態電流典型值 5.7μA
- 旁路開關從 VIN 到 VOUT
- VOUT = 3.3V、VIN = 1.8V 時 IOUT > 200mA
- 內部反饋分壓器斷開連接（旁路模式）
- 受控旁路轉換功能可防止反向電流流入電池
- 輕負載狀態下的省電模式
- 過熱保護
- 冗余過壓保護
- 小型 2mm x 2mm 小外形尺寸無引線 (SON) 6 引腳封裝
2 應用
- 測量（燃?xì)獗?、水表、智能儀表）
- 遙控
- 住宅安保/家庭自動化
- 由單節 3V 鋰錳電池或 2 節 1.5V 堿性電池供電的應用
3 說明
TPS61291 是引腳輸出電壓可選且支持集成旁路模式的升壓轉換器。 進行旁路操作時，該器件可提供從輸入到系統的直接路徑，并允許低功耗微控制器 (MCU)（如 MSP430）直接由單節 3V 鋰錳電池或兩節堿性電池供電運行。
在旁路模式下，用于升壓模式操作的集成分壓器網絡將從輸出端斷開，并且靜態電流消耗會降至僅為 15nA（典型值）。
在升壓模式下，該器件可提供的最小輸出電流為 200mA（VOUT = 3.3V，VIN = 1.8V）。 升壓模式用于需要穩定的電源電壓并且無法通過輸入源直接操作的系統組件。 升壓轉換器基于使用同步整流的電流模式控制器，可實現最大效率，所消耗的輸出電流典型值為 5.7uA。 升壓轉換器啟動期間，將讀取 VSEL 引腳并且集成反饋網絡會將輸出電壓設為 2.5V、3V 或 3.3V。
旁路模式或升壓模式操作都由系統通過 EN/BYP 引腳進行控制。
該器件集成有增強型旁路模式控制功能，可防止升壓模式操作期間存儲在輸出電容中的電荷倒流至輸入端并給電池充電。
此器件采用小型 6 引腳 2.0mm × 2.0mm x 0.75mm SON 封裝 (DRV)。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61291 | SON (6) | 2.00mm x 2.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

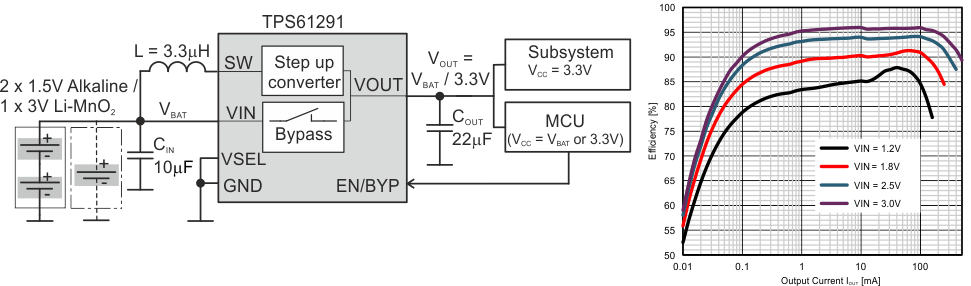

簡化電路原理圖和效率曲線
