1 特性
- 高效率 4A、1.5MHz 開關模式降壓充電器
- 充電效率高達 92%（3A 充電電流下）和 91%（4A 充電電流下）
- 針對高電壓輸入 (9V/12V) 進行了優化
- 低功耗 PFM 模式，適用于輕負載操作
- USB On-the-Go (OTG)，可調輸出電壓范圍為 4.5V 至 5.5V
- 單個輸入，支持 USB 輸入和可調高壓適配器
- 支持 3.9V 至 14V 輸入電壓范圍
- 輸入電流限制（100mA 至 3.25A，分辨率為 50mA），支持 USB2.0、USB3.0 標準和高壓適配器
- 通過輸入電壓限制（最高 14V）實現最大功率跟蹤，適用于各類適配器
- 自動檢測 USB SDP、CDP、DCP 以及非標準適配器 (bq25898)
- 可編程的 D+/D- 驅動器，用于非標準適配器握手
- 遠程電池感測
- 輸入電流優化器 (ICO)，無需過載適配器即可最大限度提高輸入功率
- 充電器輸出與電池終端間的電阻補償 (IRCOMP)
- 借助 5mΩ 電池放電金屬氧化物半導體場效應晶體管 (MOSFET) 實現最高電池放電效率，放電電流高達 9A
- 集成 ADC，用于系統監視
（電壓、溫度和充電電流） - 窄 VDC (NVDC) 電源路徑管理
- 與無電池或深度放電電池工作時可瞬時接通
- 電池管理模式中的理想二極管運行
- BATFET 控制，支持運輸模式、喚醒和完全系統復位
- 靈活的自主和 I2C 模式，可實現最優系統性能
- 高集成度，包括所有 MOSFET、電流感測和環路補償
- 12μA 低電池泄漏電流，支持運輸模式
- 高精度
- ±0.5% 充電電壓調節
- ±5% 充電電流調節
- ±7.5% 輸入電流調節
- 安全
- 用于充電模式和升壓模式的電池溫度感測
- 熱調節和熱關斷
- 采用 2.8mm x 2.5mm 42 焊球芯片尺寸球狀引腳柵格陣列 (DSBGA) 封裝
2 應用
- 智能手機
- 平板電腦
- 便攜式網絡設備
3 說明
bq25898 和 bq25898D 是適用于鋰離子電池和鋰聚合物電池的高度集成型 4A 開關模式電池充電管理和系統電源路徑管理器件。該器件支持高輸入電壓快速充電。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq25898 | DSBGA (42) | 2.80mm x 2.50mm |
| bq25898D | DSBGA (42) | 2.80mm x 2.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

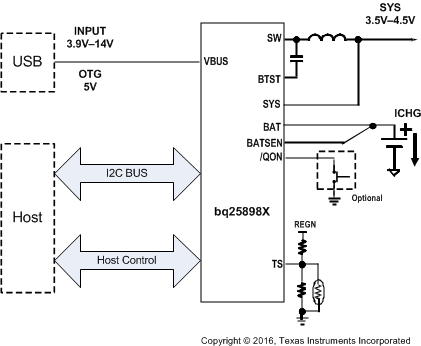

簡化電路原理圖
4 修訂歷史記錄
Changes from A Revision (December 2016) to B Revision
- 完整數據表已更新到產品文件夾 Go
Changes from * Revision (March 2016) to A Revision
- Changed 已在特性中將 93% 更改為 94% Go
- Changed anode to cathode in BTSTGo
- Changed cathode to anode in REGNGo
- Changed falling to rising in tACOV_RISING test conditions in Electrical CharacteristicsGo
- Deleted USB SDP (USB100) and the OTG Pin column from Table 3 and Table 4Go
- Changed VREF to VREGN in Equation 2 Go
- Changed VREF to VREGN in Figure 18 Go
- Changed 260 Ω to 232 Ω in Input Current Limit on ILIM Go
- Added note to Figure 49 Go
