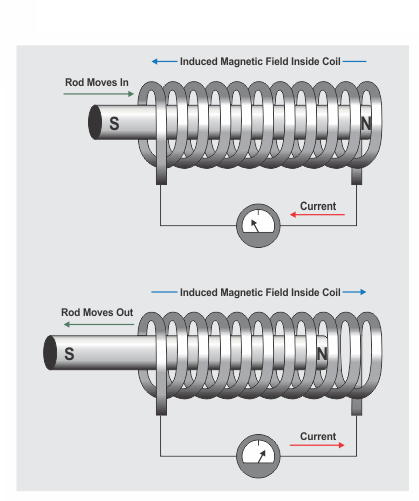

螺線管是一種機電設備，由線圈圍繞可移動鐵芯材料（也稱電樞或栓塞）制成。電流流經線圈時會產生磁場，促使電樞在固定范圍內移動。圖 1-1 示出了一種機電螺線管。螺線管通常設計用于簡單的開/關應用，例如只需要兩種操作狀態的繼電器。這些螺線管也可設計用于電流與電樞位置成正比的線性操作。線性螺線管用于需要精確調節壓力、流體或空氣的多種應用中。在汽車應用中，線性螺線管用于燃油噴射器、變速器、液壓懸架以及實現觸覺效果。在需要精確氣流控制的關鍵醫療應用以及需要重定向和控制流體流動的工業應用中，都可以看到線性螺線管。

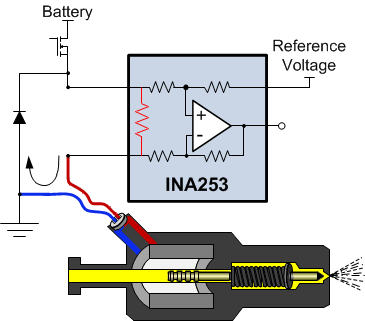

有多種配置用于連接和驅動螺線管。一種常見的螺線管驅動方法是采用高側驅動器配置。在該配置中，電流檢測放大器連接高側開關與螺線管之間，如圖 1-2 所示。該配置的一項優勢是，當高側開關斷開時，螺線管與電池電壓是隔離的。取消螺線管與電池電壓的連續連接，可減緩螺線管老化和早期壽命故障，從而使系統更安全可靠。

圖 1-2 所示的電流檢測放大器必須能夠抑制高共模 dv/dt 信號，并支持低于接地電壓的共模電壓。在上述配置中，當高側開關閉合時，螺線管由電池流出的電流進行供電。高側開關的占空比決定了流經螺線管的電流，螺線管反過來控制栓塞的行程范圍。當高側開關斷開后，電流流經反激二極管，強制共模電壓將一個二極管的電壓降至接地電壓以下。

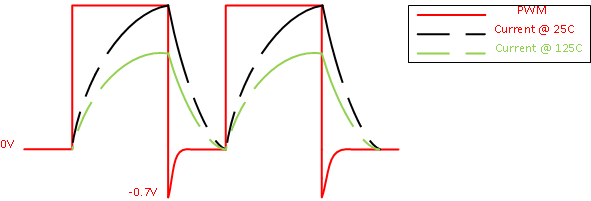

螺線管和閥門本質上是高度感應的。螺線管的有效阻抗可簡化為電阻和電感。線圈采用銅 (4000ppm/°C) 型材繞制而成，有效電阻隨螺線管的類型而異，范圍為 1Ω（用于觸覺應用）至 10Ω（用于線性或位置閥系統）。所有螺線管的電感均介于 1mH 至 10mH 之間。圖 1-3 顯示了 25°C 和 125°C 時開環模式下的螺線管驅動器的電流曲線示例。在不補償銅電阻的情況下，環境溫度升高幅度超過 100°C 時，栓塞行程精度約為 40%。螺線管電流直接控制栓塞的行程距離。如果環境溫度發生變化，則栓塞的行程距離隨之改變，這將影響壓力、流體或空氣調節等輸出控制。

通過測量螺線管和閥門應用中的電流，可以檢測螺線管工作特征的變化。電流測量可以識別老化螺線管中磁場衰減的影響，從而檢測故障元件以防失效。在開環螺線管控制系統中，當銅繞組溫度上升 100°C 時，有效阻抗的變化會漂移 40% 。在電流控制反饋環路中進行電流測量，可通過 INA253 電流檢測放大器將螺線管在整個溫度范圍內的阻抗變化從 40% 降低至 0.2%，從而使系統更加高效、可靠和安全。

INA253 是一款高側雙向電流檢測放大器，集成了 2mΩ 低電感分流器，可支持 –4V 至 +80V 的大共模電壓。該集成分流器經過工廠校準，提供的總系統精度小于 0.1% 增益誤差溫漂小于 15ppm/°C 。INA253 專門設計用于在需要抑制高 dv/dt 瞬態的 PWM 應用中工作。INA253 設計有抑制 dv/dt 信號的電路。這一特性縮短了消隱時間，使得在低占空比條件下能夠精確地測量 PWM 電流。該器件的低失調電壓、漂移、增益和 400kHz 高帶寬有助于精確地測量 PWM 應用中的線內電流。通過使用 INA253，電流測量中的準確性和溫度穩定性有助于所有需要精準控制流體、空氣和壓力的閥門應用。INA253 的集成精密分流器在整個溫度范圍內可提供的高精度位置控制小于 0.2% ，因此無需在整個溫度范圍內進行電流測量校準。

備選器件建議

INA241 是一款超精密的模擬電流檢測放大器。INA241 可用于高壓雙向應用，配置有 1MHz 帶寬、12μV（最大值）的低失調電壓、250nV/°C（最大值）的漂移和 0.05% 的增益，從而為螺線管應用內的線內測量提供快速響應時間和精密控制。INA241 可以在 –5V 至 110V 的共模電壓下測量電流，并能承受 –20V 至 120V 之間的電壓。

INA293 是另一款推薦用于此種應用的器件。INA293 是一款單向電流檢測放大器，可支持 -4V 至 110V 的共模電壓，并承受 -20V 至 120V 的電壓。由于在連接螺線管時會出現電感反沖，故這種承受高負共模電壓的能力非常重要。INA293 還具有 1MHz 的高帶寬，能夠在過流情況下實現快速響應。此外，INA293 是一款高精度電流檢測放大器，具有 15μV 的低失調電壓和 0.15% 的增益誤差。

INA281 單向電流檢測放大器是另一款推薦的器件。INA28a 支持 -4V 至 110V 的共模電壓，還可以承受 -20V 至 120V 的電壓。INA281 具有 1MHz 的高帶寬，用于對線內測量實現快速響應。
