ZHCA967A March 2019 – March 2022 INA180-Q1 , INA181-Q1 , INA186-Q1 , INA240-Q1
1
監控汽車 12V 電池的電流可獲得各種應用的關鍵數據，例如模塊電流消耗、負載診斷和負載反饋控制。TI 電流感測產品組合可以通過模擬和數字電流感測放大器 (CSA) 器件解決這一問題，這些器件經過汽車認證，具有集成功能，即使采用低壓導軌供電，也能在 12V 環境下工作。本文檔提供了建議的器件和架構，以解決該領域中的電流感測問題。

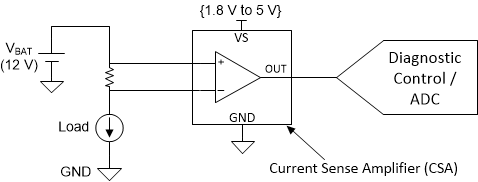

圖 1-1 由 12V 電源軌供電的電流感測放大器該領域中存在一些由電氣瞬態保護法規 ISO7637-2 和 ISO16750-2、跨接啟動、反極性和冷啟動等條件導致的限制因素。通常，系統級保護和抑制方案可用于保護下游電路免受這些電壓浪涌情況的影響。這些解決方案中包含的器件類型為智能高側開關、智能二極管或其他分立式實施方案。這些產品可能帶有內部集成電流感測功能，但它們通常不太準確（最大誤差為 ±3% 至 ±20%），并且動態范圍有限。
專用的 TI 電流傳感器具有很低的功耗，并且即使在整個溫度范圍內，在汽車環境中也具有很高的精度（誤差小于 1%）。
與分立式解決方案或附加了集成電流感測功能的 IC 相比，匹配的內部增益網絡和輸入失調電壓歸零功能可在整個溫度范圍內提供較低的測量漂移。利用該放大器的集成特性和技術，無需進行溫度和系統校準，一切都可以通過低成本來實現。
通常，一般的系統保護方案無法完全抑制或防止電壓浪涌，因此這些主要法規會轉化為典型的電壓承受能力要求。根據系統情況，電流傳感器可能需要承受負載突降、電池反向保護、快速負載開關和電感反沖電壓。例如，在負載突降條件下，使用 12V 電池電源軌需要至少 40V 的承受能力。務必選擇具有符合系統最壞情況 VCM 條件的輸入共模電壓 (VCM) 額定值的電流傳感器。否則，在這些情況下需要使用輸入電壓鉗位方案來保護器件。
共有多種可由 12V 汽車電池供電并能承受高達 40V 及更高臨界電壓水平的 TI 電流（功率）感應放大器。最終，它們提供了非常精確的零漂移、高帶寬和低成本解決方案。表 1-1 利用在線 TI 產品選擇工具，列出了在需要 40V 承受能力的汽車 12V 電池電源軌上進行高側電流感測的備選器件。應注意，表 1-1 中的所有器件都具有多個 20V/V 至 500V/V 的增益變體。
| TI 電流 感測放大器 |
VCM
承受能力 |
VOS_MAX (25 °C) |
BW | 最大增益誤差 (25°C) | IQ_MAX (25 °C) |
特性 |
|---|---|---|---|---|---|---|
| INA240-Q1 | -6V 至 +90V | ±25μV | 400kHz | ±0.2% | 2.4mA | PWM 抑制（極高的 CMRR）、AEC Q100（溫度等級 1 和 0） |
| INA190-Q1 | -0.3V 至 +42V | ±10μV | 45kHz | ±0.3% | 65μA | INA186-Q1 的更精確版本。寬動態范圍。 |
| INA186-Q1 | -0.3V 至 +42V | ±50μV | 45kHz | ±1% | 65μA | 低輸入偏置電流（IB = ±500pA 典型值）。寬動態范圍。工作電源電壓 (VS) 為 1.7V。 |
| INA180-Q1 (INA181-Q1) | -0.3V 至 +28V | ±500μV | 350kHz | ±1% | 0.5mA | 單通道、雙通道和四通道。單向或雙向版本 |
根據表 1-1，與 INA186-Q1 相比，INA240-Q1 提供了最佳的性能，但并沒有針對監控 12V 電池進行優化，而 INA186-Q1 則需要更低的功耗和成本以及更小的封裝尺寸。INA186-Q1 具有高交流 CMRR (140dB) 和大動態范圍（在整個溫度范圍內具有 VOUT 至 VS - 40mV 的范圍）。此外，INA186-Q1 具有獨特的容性耦合輸入架構，與大多數 CSA 相比，其差分輸入電阻增加了 3 個數量級。憑借高輸入阻抗，用戶能夠過濾器件輸入端的電流噪聲，同時對增益的影響微乎其微。如果 R1 = 1k?，使用數據表公式，除 A1 (25V/V) 之外的所有變體的有效增益均降低 43.5m%。圖 1-2 顯示了 INA186-Q1 在電池監控中的使用。在輸入端（而不是輸出端）進行濾波意味著電流噪聲不會被放大，并且 INA186-Q1 可以將更干凈的信號驅動到 ADC 中，而無需在 ADC 之后加載輸出濾波器。

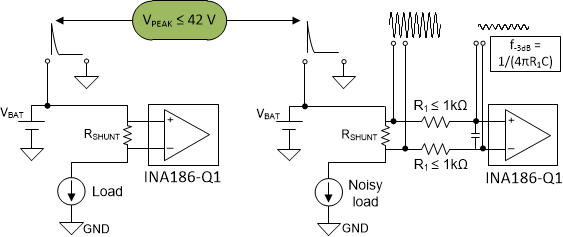

圖 1-2 由 12V 電池供電且?guī)?不帶噪聲過濾功能的
INA186-Q1憑借廣泛的電流感測產品系列，用戶能夠在采用常見的輸入保護方案時對折衷因素進行優化。如果所選的器件指示絕對最大共模電壓額定值不能超過最大預期電壓浪涌，則器件需要輸入保護。除一些無源器件以外，電流傳感器還需要在輸入端提供瞬態電壓抑制 (TVS) 或齊納二極管以進行保護。圖 1-3 顯示了使用成本優化型電流傳感器 INA181-Q1 的示例。

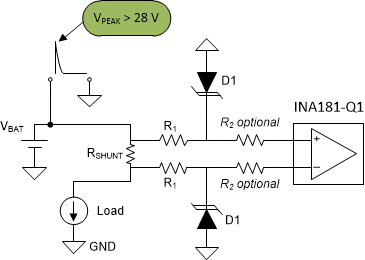

圖 1-3 針對 VCM > 28V
提供輸入保護的 INA181-Q1在圖 1-3 中，二極管 D1 將器件的輸入 VCM 鉗位到 28V 以下，該電壓是 INA181-Q1 的絕對最大電壓。R2 是可選的，可以包含該組件以防止 D1 和 CSA 的內部 ESD 結構同時打開，但通常不需要該組件。如果需要 R2，則該組件應小于 R1。二極管的額定功率取決于預期電壓上升最大值，但更重要的是取決于導通電流?？梢酝ㄟ^(guò)增加 R1 電阻來減小二極管電流，但這會降低電路的有效增益，更關鍵的是，對于大多數電流傳感器（INA186-Q1 除外）而言，這會使增益誤差方差增大。
鑒于 INA181-Q1 的內部電阻增益網絡和輸入差分電阻，工程師可以使用數據表中的公式通過 R1計算有效電路增益。請記住，添加外部電阻器會使系統增益誤差方差超出數據表中給出的限值。這是因?yàn)?INA181-Q1 內部電阻器匹配為比率度量，但未調整為其典型值，因此其絕對值會變化 ±20%。
總體而言，工程師可以選擇 INA181-Q1，因?yàn)椴捎幂斎氡Ｗo(hù)時的總成本較低，并且增益誤差變化的增加是可以接受的；不過，具有更高額定 VCM 的器件是更簡單的解決方案，能夠以更低的復雜性和更少的組件在整個溫度范圍內提供精確的電流感測。
備選器件建議
有關需要更大 VCM 范圍或集成功能（例如分流電阻器或比較器）的應用，請參閱表 1-2。
| 器件 | 優化參數 | 性能折衷 |
|---|---|---|
| INA253 | 集成的 2mΩ 分流電阻器（包含在增益誤差規格中）。增強型 PWM 抑制 | IQ |
| INA301-Q1 | BW 和壓擺率。具有可調閾值和 1μs 警報響應時間的內部比較器 | 40V VCM 最大值 |
| INA302-Q1, INA303-Q1 | BW 和壓擺率。具有可調閾值和 1μs 警報響應時間的雙路比較器輸出 | 40V VCM 最大值 |
| LMP8278Q-Q1 | -12V 至 +50V VCM 承受能力?？烧{(diào)增益和濾波。緩沖輸出 | VOS |
| INA1x8-Q1, INA1x9-Q1 | ≥60VCM。電流輸出（可調增益）。經調整的輸入電阻器。關斷后具有低 IB | VOS |
