1 TI 技術手冊

具有集成直流/直流轉換器的數字隔離器

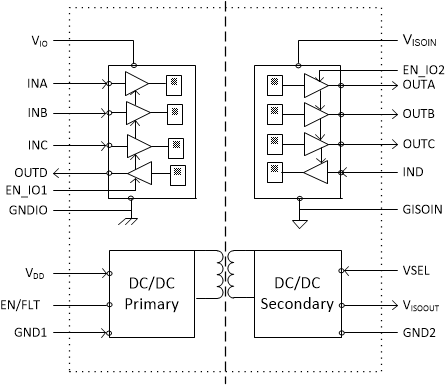

ISOW7741 數字隔離器將隔離式直流/直流轉換器（包括電源變壓器）集成到單個 SOIC 封裝中，如圖 1-1 所示，集成的直流/直流轉換器為器件的次級（隔離）側生成隔離電源。通過在一個封裝中集成隔離式直流/直流轉換器與電源變壓器，該器件成為非常緊湊的解決方案。與分立式解決方案相比，它還顯著降低了設計整體電源過程中的復雜性。此類器件廣泛用于許多工業應用，其中包括 PLC、通信模塊、工業運輸、醫療儀器和能量計。

ISOW7741 中直流/直流轉換器的開關頻率在 25MHz 左右，可減小電源變壓器的尺寸并能夠集成在小型 SOIC 封裝中。在此開關頻率下，開關轉換器的頻譜分量可能會受到某些電磁干擾 (EMI) 標準（如 CISPR 32）的監管限制。

CISPR 32 發射標準概述

CISPR 32 是面向多媒體設備 (MME) 的國際無線電干擾標準，規定了為無線電頻譜提供足夠保護級別的要求，以及確保測量再現性和結果重復性的規程。大多數工業終端設備認證機構都規定，終端設備符合 CISPR 32 標準是其通過相關終端設備標準認證所需滿足的要求之一。因此，產品設計人員在設計產品時考慮這些 EMC 要求至關重要。

該標準定義了與兩種終端用戶環境相關聯的兩類設備。

• B 類要求旨在為住宅環境中的廣播服務設備提供足夠的保護。主要用于住宅環境的設備應符合 B 類限制。
• A 類要求適用于所有非 B 類設備；A 類設備應符合更寬松的 A 類限制。

符合 CISPR 32 的 PCB 布局設計指南

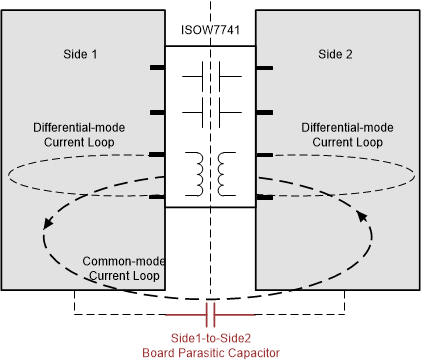

給定 PCB 上的開關隔離器以共模電流環路或差模電流環路的形式發射電磁輻射，如圖 1-2 所示。通過細心設計 PCB 和選擇正確的元件，可更大限度地減少此類輻射。部分方法說明如下：

1. 去耦電容器

   去耦電容器不僅在過濾差分噪聲和盡可能減少電壓紋波方面發揮著重要作用，還為 ISOW7741 中直流/直流轉換器的各種功能塊提供所需的瞬時峰值電流。只有在經過仔細選擇使電容值適合轉換器的開關頻率時，這些電容器才有效。ISOW7741 要求在距離直流/直流轉換器電源引腳（VDD/GND1 和 VISOOUT/GND2）1mm 范圍內放置一個 0.01μF 電容器。對于 10MHz 至 100MHz 的頻率范圍，宜使用具有超低等效串聯電阻 (ESR) 的電容器。ISOW7741 還要求將一個至少 10μF 的大容量電容器放置在距 0.01μF 電容器 2–4mm 遠的位置。在 10μF 大容量電容器之前使用一個可選的 1μF 電容器，可實現更好的噪聲濾除效果。0.01μF 電容器和大容量電容器之間保持 2 至 4mm 間距，有助于在兩者之間形成等效串聯電感 (ESL)，從而創建一個差分 $\pi$ 型濾波器。這三個不同容值的電容器可一起濾除大頻帶上的開關噪聲。

   ISOW7741 的數字隔離器部分（VIO/GNDIO 和 VISOIN/GISOIN）與任何其他數字隔離器一樣，其電源引腳上只需要一個 0.1μF 的去耦電容器。任何額外的電容器都會有所幫助，但并非必須的。所有這些電容器共同發揮作用，可更大限度地減少來自開關轉換器的差分輻射。

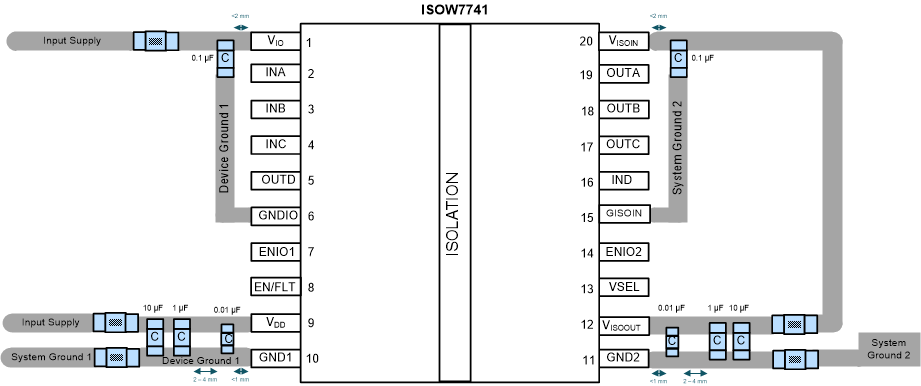

   重要提示：所有這些電容器應與 ISOW7741 器件置于 PCB 的同一層。圖 1-3 所示為放置建議的去耦電容器的 PCB 布局示例。

   圖 1-3 PCB ISOW7741 布局示例
2. 鐵氧體磁珠

   ISOW7741 中變壓器的初級和次級繞組在封裝內彼此非常靠近，因此會在這些繞組之間形成寄生電容。直流/直流轉換器中的快速開關電流通過該寄生電容耦合，在隔離系統的 1 側和 2 側之間產生共模電流。兩側完全隔離，因此電流通過 PCB 級寄生電容形成一個大回路，如圖 1-2 所示。這種大電流回路可能會導致隔離系統產生輻射發射。理解發射機制的另一種方法是，電路板的兩個隔離部分形成一個偶極天線發射器。大 PCB 尺寸可能會產生大電流回路，這種大電流回路可能會導致更高的輻射，然后在最終的實際使用中會被附近的系統接收到，在輻射合規性測試期間會被輻射測量天線接收到。

   鐵氧體磁珠 (FB) 在減少共模電流環路中的輻射發射至關重要。FB 可在 ISOW7741 中的直流/直流轉換器和其余部分之間插入，如圖 1-3 所示，從而斷開較大共模電流環路的路徑，并限制僅形成較短的電流環路。路徑中的此類 FB 可對部分頻率實現高衰減，從而阻斷了開關噪聲。選用上述 FB 可在開關頻率及其諧波頻率下提供超高阻抗 (> 1kΩ)。

3. 排除區域 (KOZ)

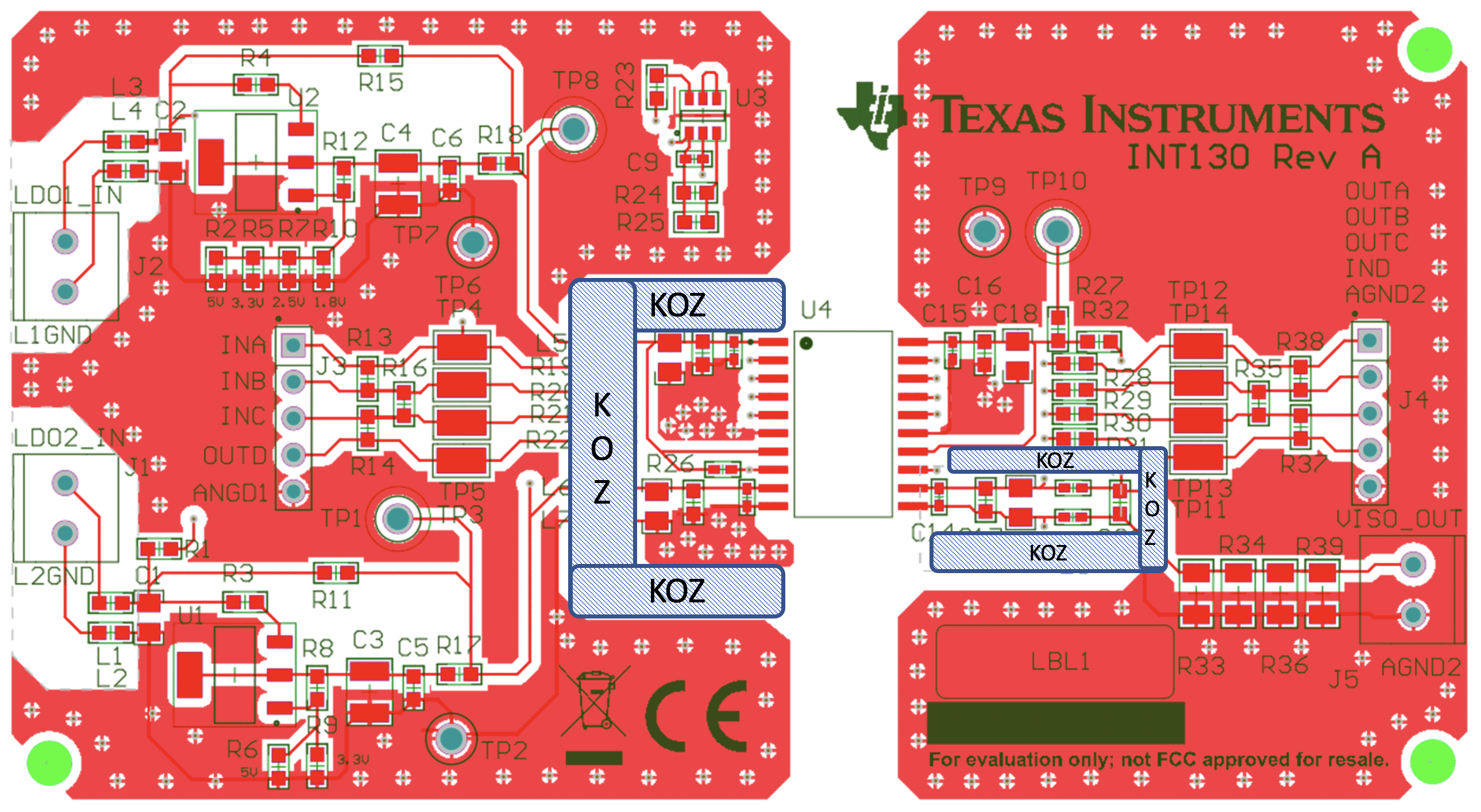

   正如鐵氧體磁珠 部分所述，F(xiàn)B 會衰減并阻止形成較大的共模電流環路。當 FB 將器件與 PCB 其余部分隔開時，請確保 FB 前后的所有電源平面和接地平面在整個 PCB 中保持分隔，且分隔空間大于 FB 的長度。這可確保在沒有足夠隔離的情況下，不會繞過 FB 并通過平面之間的電容耦合產生另外的共模電流環路。理想情況是完全避免直接在 FB 內部的器件引腳上創建任何電源或接地平面。圖 1-4 突出顯示了分隔內側和外側平面的排除區域，它們之間有很大的空間。

   圖 1-4 ISOW7741DFMEVM PCB 布局中突出顯示的排除區域 (KOZ)

輻射發射測試指南

電路板上的天線是產生輻射的主要原因。用于為系統供電的長電纜或用于測量任何參數的探頭，會起到天線的作用并產生更高的發射讀數。請務必確保發射設置嚴格模擬其運行的最終系統條件。為此，確保系統進出電纜盡可能短或符合實際的系統使用條件。在 EMI 測試期間，也必須確保最終計劃用于最終系統的電路板進行直接或電容連接或?qū)ΡＷo(hù)接地 (PE) 進行金屬屏蔽。

如果電源遠離 DUT 且使用長導線連接，則建議在 DUT 附近使用共模扼流圈 (CMC)，以免長導線不必要地加劇輻射。在線纜上使用鐵氧體磁芯鉗位濾波器代替 CMC，可最大限度地減少后者對發射測量的影響。通過使用這些濾波器，能夠測量實際設置的發射，并消除長電纜的影響。將電路板上所需的任何額外元件（例如負載電阻器）直接焊接到電路板上，而不是使用長導線將它們連接到電路板上。

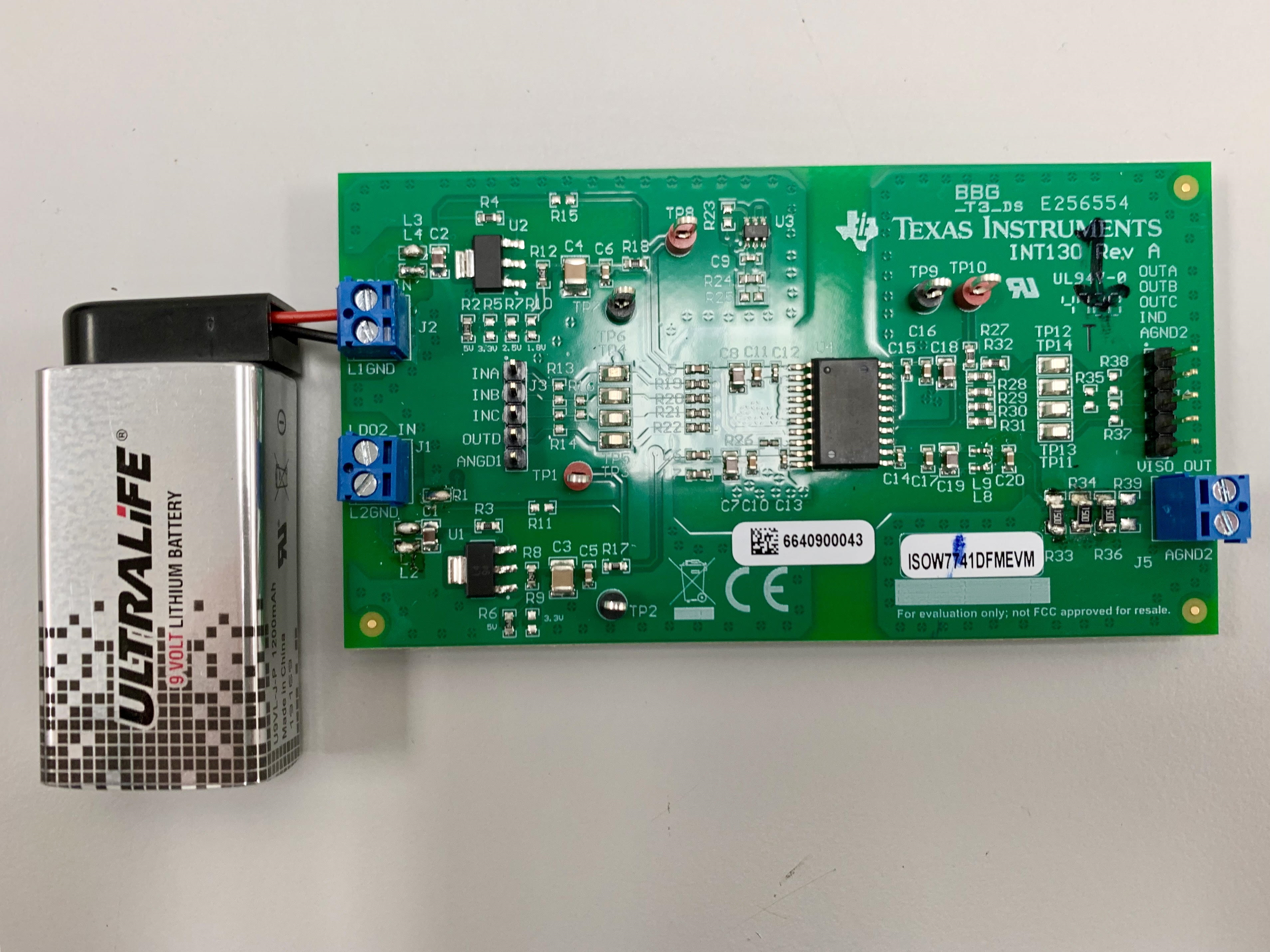

避免此類長導線的另一種方法是，如果受試設備 (EUT) 是直流供電的，則使用具有非常短導線的電池為 EUT 供電。圖 1-5 所示為評估模塊 ISOW7741DFMEVM 與 9V 供電堿性電池使用很短的導線連接。

盡管通常使用峰值檢測器來快速獲得測量結果，但 CISPR 32 標準規定將輻射發射限值作為準峰值限值。器件 ISOW7741 使用時鐘抖動在小頻率波段內改變開關頻率，而不是將所有功率集中在一個頻率上。當進行準峰值掃描時，這類方法可帶來明顯更好的結果。

建議首先使用峰值檢波器進行測量，找出測量結果最差的頻率，然后在選定的最差頻率下進行準峰值測量，估算與 CISPR 32 準峰值限值的真實裕量。

輻射發射測試結果

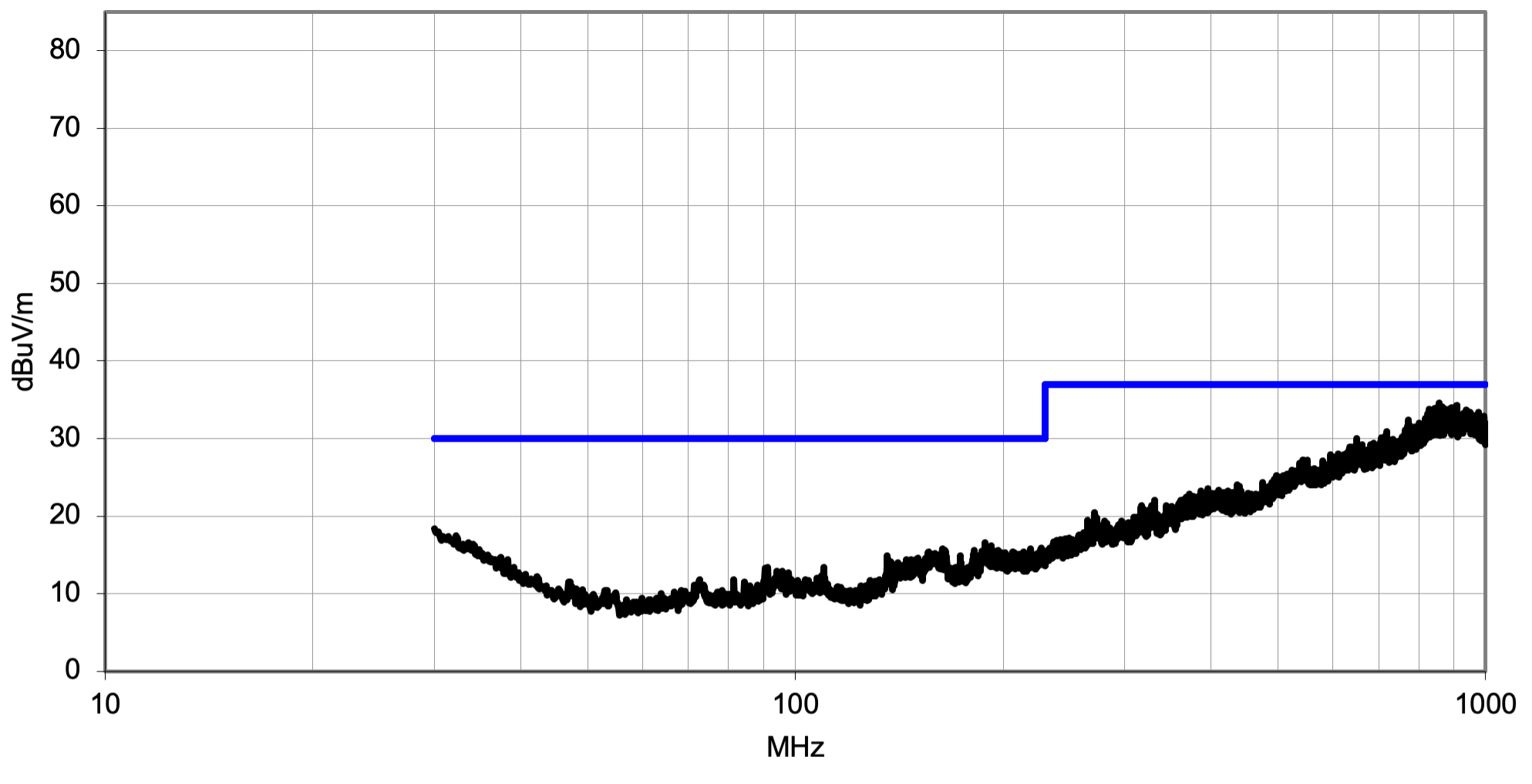

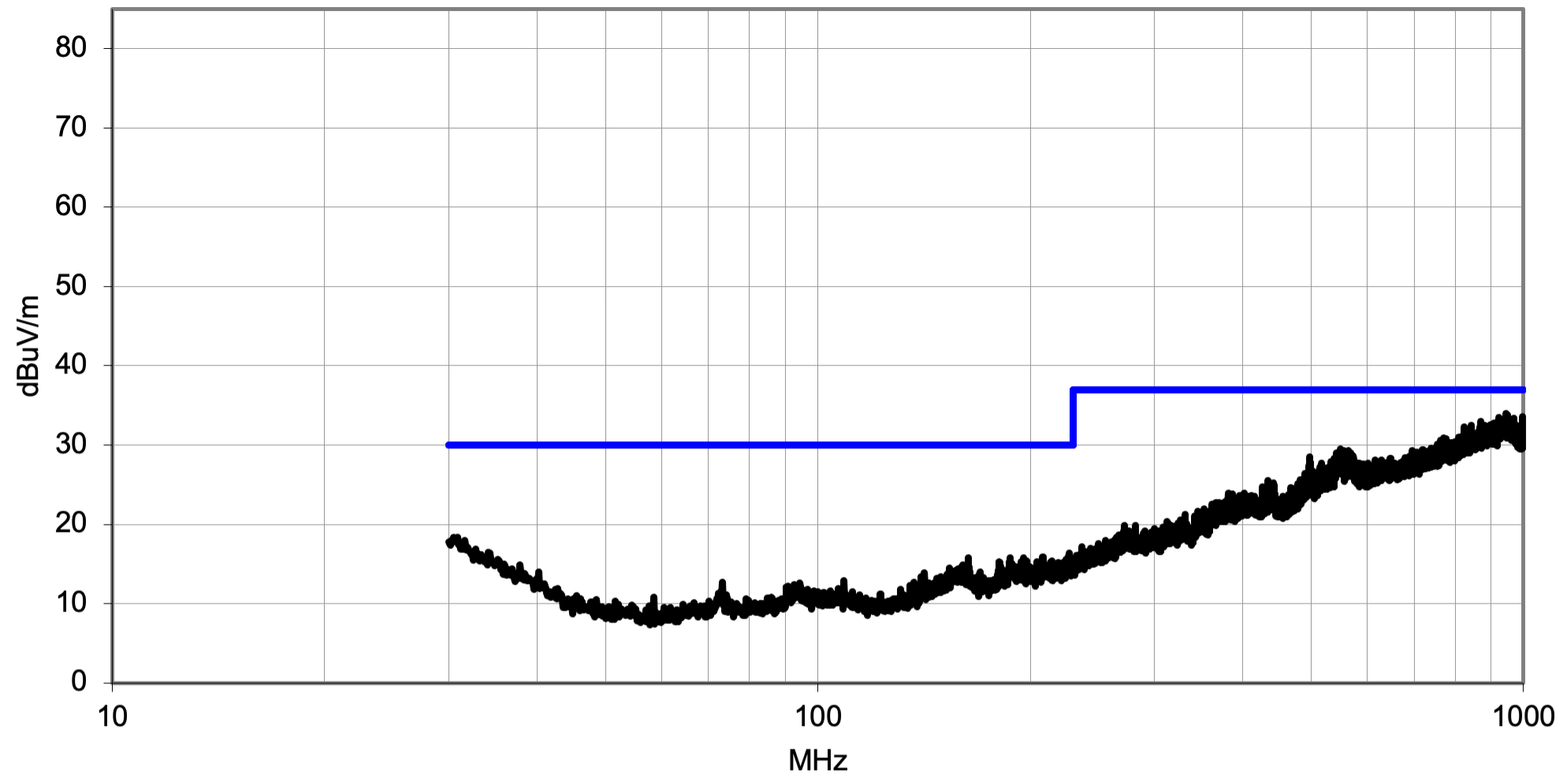

圖 1-6 列出了 ISOW7741DFMEVM 使用圖 1-5 中所示測試設置的 CISPR 32 測試結果（VISOOUT 上的電壓配置為 5V 輸入、5V 輸出、負載為 100mA），圖 1-7 列出了圖 1-5 中所示同一測試設置的結果（VISOOUT 上的輸入電壓為 3.3V、輸出電壓為 3.3V、負載為 50mA）。這表明 ISOW7741 輻射發射不會遠高于環境噪聲級別，結果滿足 CISPR 32 B 類限制，即使是進行峰值發射測量也是如此。

結論

對于具有集成式直流/直流轉換器的數字隔離器（如 ISOW7741），為保持較小的變壓器尺寸，其轉換器的開關頻率在 MHz 范圍內。這種高頻開關會導致集成轉換器在 CISPR 32 頻譜頻帶中出現輻射發射。較大的 PCB 和長連接電纜也會加劇集成式直流/直流轉換器的隔離式電源解決方案的整體輻射。憑借獲得專利的對稱設計架構和時鐘抖動，ISOW7741 優化了輻射發射性能。通過遵循推薦去耦電容器和鐵氧體磁珠的放置指南并保留建議的排除區域，該器件可進一步改善輻射發射。上述建議可減少較大 PCB 和長電纜對輻射發射結果的影響，并使終端設備符合 CISPR 32 標準發射限制。
