連接解決方案仍在樓宇安防和 HVAC 系統等應用中廣泛用于檢測和監控。這些行業的一個增長趨勢是，通過有效利用用于智能手機連接的低功耗 Bluetooth?、用于網狀網絡的 Zigbee?、用于遠距離和低功耗應用的低于 1GHz 等不同無線標準的獨特優勢，使用多種無線技術來增強和擴展應用。德州儀器 (TI)? 的 SimpleLink? 平臺具有支持這些應用的硬件以及被稱為動態多協議管理器 (DMM) 的軟件模塊。
過去，支持兩種無線協議需要雙芯片設計，這會增加電路板尺寸和設計人員的成本。如果沒有 DMM，單個芯片無法同時運行兩種協議，并且，當需要在兩種協議之間切換時，必須引導加載新的固件映像。
DMM 支持的 Texas Instruments? 單芯片、多標準解決方案不僅具有成本效益，而且還簡化了多協議設計。借助 SimpleLink CC1352 和 CC2652 MCU，用戶可利用單個無線 MCU 來支持多種不同的無線標準。例如，像 SimpleLink CC1352 MCU 這樣的多頻段器件可通過利用 DMM 來支持低功耗藍牙和低于 1GHz 的并發運行。
什么是 DMM？
DMM 是一個軟件模塊，通過在多個無線協議之間實時切換，使單個無線電能夠同時運行多個無線協議。這也稱為“時分多路復用”，其中無線電通過更改設置、通道及其他參數在兩個協議棧之間切換。DMM 可能會根據協議棧和用戶應用的限制修改 RF 命令的調度順序。

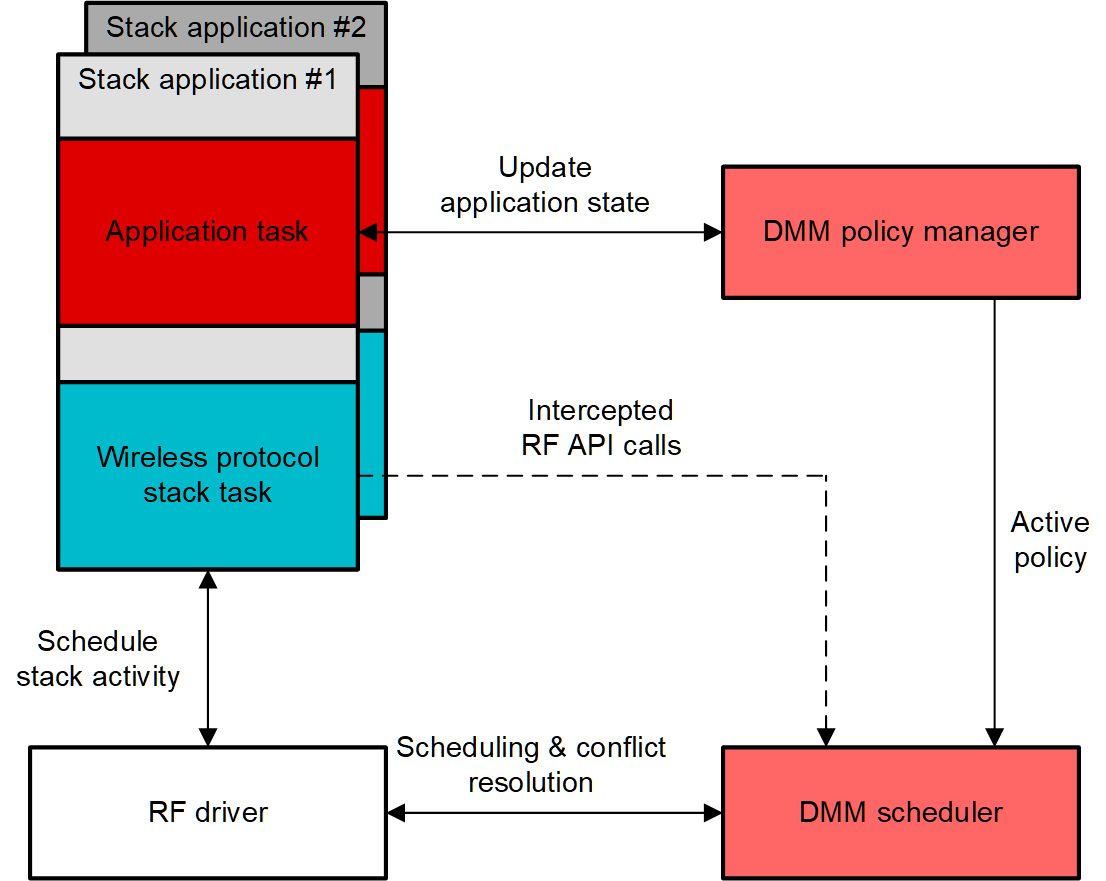

圖 1-1 所示為 DMM 的整體架構。
DMM 由兩個主要組件組成：策略管理器和調度器。策略管理器包括全局優先級表 (GPT) 和策略表。這些有助于它了解每個棧應用的當前狀態以及用于特定應用狀態組合的調度參數。
DMM 調度器在應用中作為單個組件。它跟蹤每個棧提交的 RF 命令和源自 RF 驅動器的 PHY 切換事件。調度器從策略管理器獲取有關如何執行相關棧調度的信息。當棧調度 RF 命令時，?；顒?dòng)和優先級與調度的 RF 命令一起提供，作為調度參數的一部分。如果在預定開始時間與其他命令發生沖突，則根據當前策略解決沖突。
例如，策略表可為低于 1GHz 的棧提供更高的優先級，導致調度器在立即需要低于 1GHz 狀態時搶占低功耗藍牙任務。表 1-1 是這種情況的簡化策略表的示例，其中低于 1GHz 傳感器使用 TI 15.4 SimpleLink 低于 1GHz 棧解決方案。
圖 1-1 DMM 架構| 棧類型 | 低功耗藍牙外設 | TI 15.4 傳感器 |
|---|---|---|
| 棧狀態 | 廣播 + 連接 | 已連接 |
| 策略 | 低優先級，非時間關鍵型，策略未暫停 | 高優先級，非時間關鍵型，策略未暫停 |

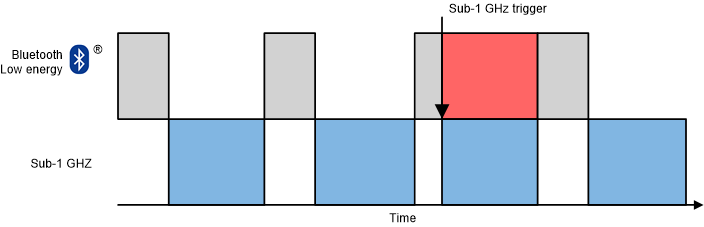

圖 1-2 策略表優先級引起的 DMM 調度器搶占智能電子鎖：低于 1GHz + 低功耗藍牙
公寓或酒店樓宇中的電子門鎖通常需要繁瑣的維護和安裝。低于 1GHz 的技術可方便地控制電子鎖系統，簡化了任務且無需成本高昂的電線。通過將低功耗藍牙集成到此系統中，設計人員可為手機添加一個方便的用戶界面，用于安裝或控制系統。該界面可提供有關各個鎖電池電量和網絡狀態的信息，甚至可遠程解鎖或鎖門。這只能通過使用 DMM 軟件模塊在單個芯片上同時完成，這將允許低于 1GHz 棧與藍牙網絡同時運行。
在低功耗藍牙系統中，有一個中央（主）角色和一個外設（從）角色，它們?cè)诙ㄆ诘摹斑B接事件”發生時相遇以交換數據。目前，TI 支持同時使用低于 1GHz 傳感器和低功耗藍牙外設的 DMM 解決方案。對于此電子鎖解決方案，移動器件（作為低功耗藍牙中央器件）可在連接事件發生時與低功耗藍牙外設進行通信，并且可在低于 1GHz 的網絡上發送更新。低于 1GHz 的通信是異步的，它們很可能會在低功耗藍牙連接事件之間進行調度。如果發生沖突，通常會優先考慮
低于 1GHz。

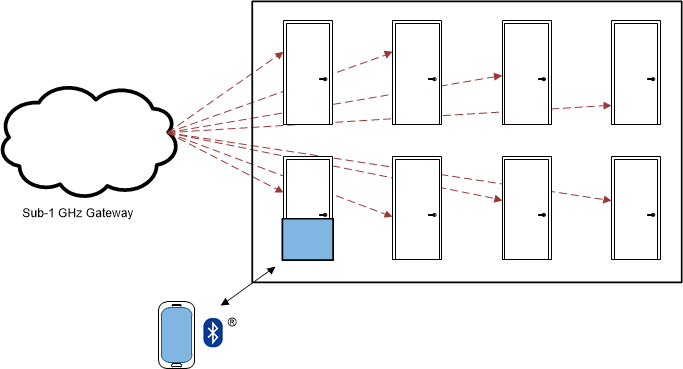

圖 1-4 所示為一種可視化樓宇自動化示例，展現了通過低于 1GHz 技術連接到網關的電子門鎖以及通過低功耗藍牙連接到門鎖的個人電話。
圖 1-4 涉及電子門鎖的樓宇自動化示例Zigbee 和低功耗藍牙門鎖系統在電子門鎖用例中的原理相似。手機可通過低功耗藍牙連接到 Zigbee 路由器，路由器將連接到 Zigbee 網絡的其余部分。器件將默認保持在 Zigbee 模式下，并在這些特定事件期間切換到低功耗藍牙。如果發生優先級沖突，通常會優先考慮低功耗藍牙。
開始使用
DMM 是 SimpleLink 生態系統的一部分，可簡化所有 SimpleLink 器件的代碼遷移。SimpleLink? Academy 上的交互式培訓為動態多協議解決方案、無線下載 (OAD) 和多協議“切換”解決方案提供了
多協議演示和示例。
了解有關 SimpleLink? MCU 平臺的更多信息，并參照 SimpleLink Academy DMM 基礎指南開始構建您的 DMM 解決方案。
