3D 機器視覺

3D 機器視覺是一種光學技術，可快速準確地獲取物體的物理細節。利用數字化 3D 掃描數據，可以提取任何物體的尺寸（包括表面積、體積和特征尺寸）。結構光是一種 3D 掃描方法，主要原理是將一系列圖形投影到物體上，并通過攝像頭或傳感器檢測這些圖形的失真情況。然后利用圖像處理和三角測量算法將這些失真轉換為 3D 點云。該點云可直接用于分析物體或輕松導出為多種 CAD 建模格式。

TI DLP 技術可實現適用于高分辨率便攜式應用的可編程結構光解決方案。DLP 系統可以實時生成高度精確的非接觸式 3D 數據，從而實現 3D 機器視覺。

特性和優勢

• 高達 32 kHz 的快速、可編程圖形速率
  • 實時獲取移動物體的 3D 掃描數據。
  • 使用自適應圖形集優化多個物體和環境的掃描速度和精度。
• 精確捕捉深度
  • 實現低于 μm 級的測量精度。
• 使用可靠的反光 MEMS 微鏡的數字開關
  • 幾乎不受色彩和環境影響，隨時間和溫度的變化保持性能不變。
• 通過 LED、激光或燈泡主動照明
  • 多種波長可掃描各種材料。
  • 實現出色的弱光性能。

示例應用

• 工廠自動化
• 工業機器人
• 醫療成像
• 牙科掃描/口腔內掃描 (IOS)
• 工業計量
• 生物識別

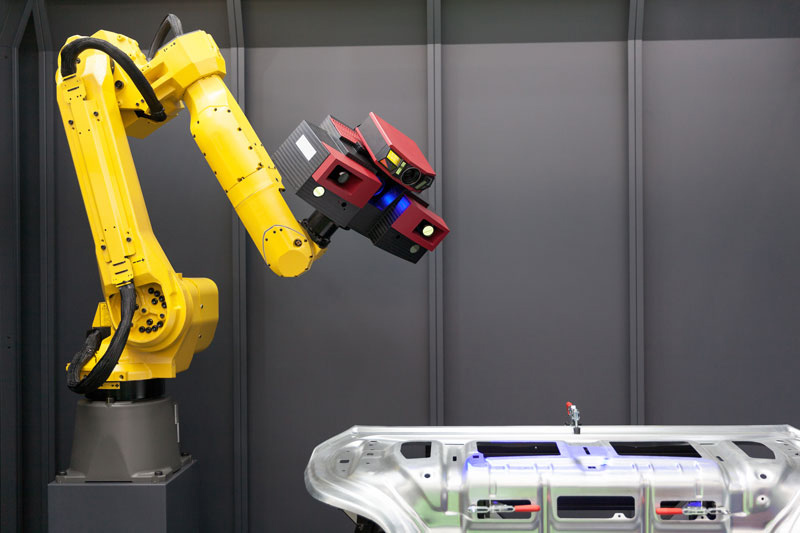

圖 1-1 安裝在機械臂上的 3D 掃描儀

評估模塊

通過選擇廣泛的評估模塊 (EVM) 評估 DLP 技術，從而縮短設計周期。我們的 EVM 產品系列可實現 DLP 技術的分辨率、亮度、圖形速度和可編程能力的完美組合。

TI 提供免費軟件和固件下載，使開發人員可以通過基于 USB 的應用步驟編程接口 (API) 和易于使用的圖形用戶界面 (GUI) 輕松地創建、存儲和顯示高速圖形序列。

要查找 EVM，請?jiān)L問：

• 高速可見光：設計與開發
• 近紅外光：設計與開發

系統方框圖

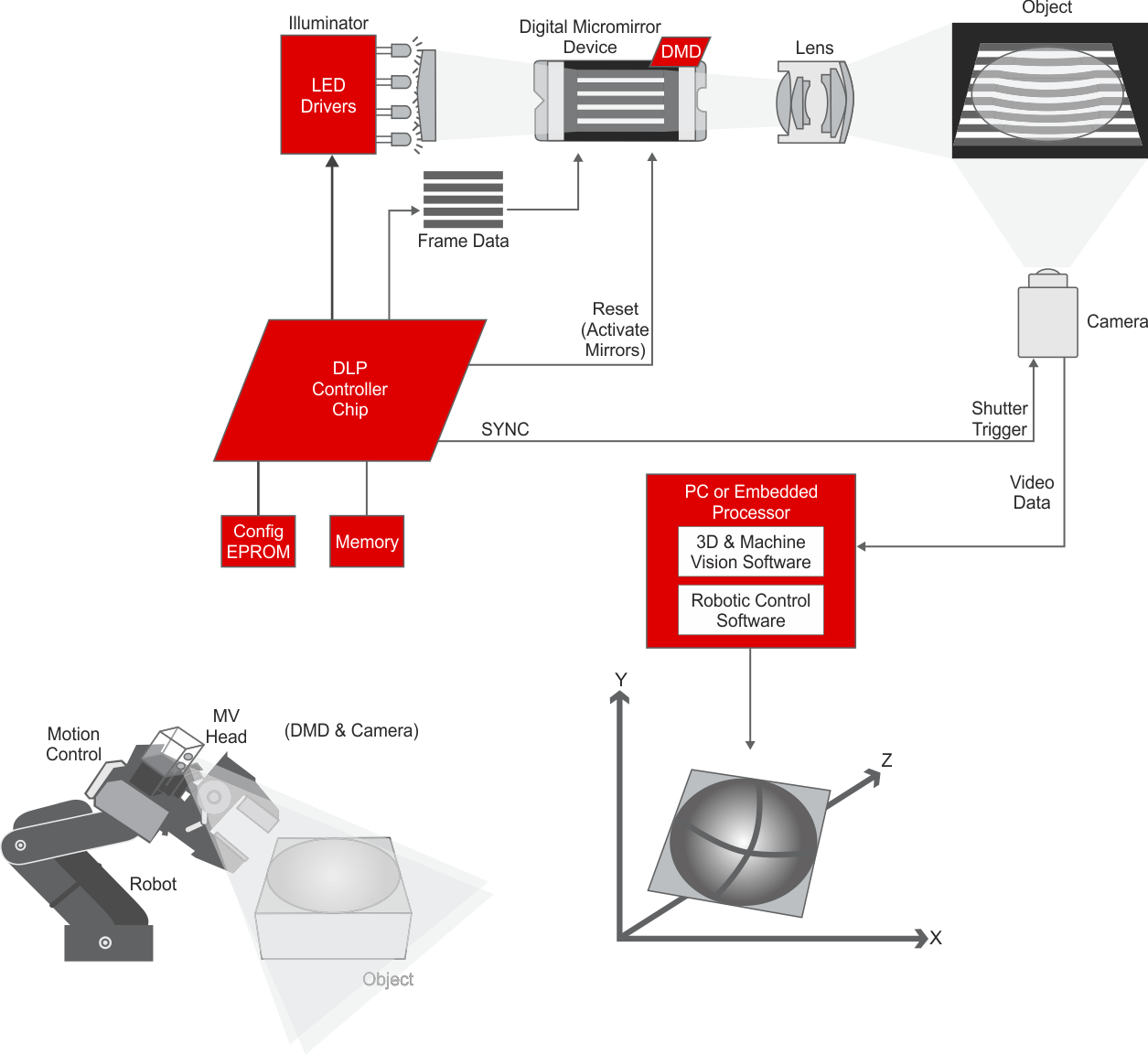

適用于 3D 機器視覺的 DLP 解決方案如圖所示。DLP 技術通過提供單一或多個攝像機 3D 圖像捕捉支持 3D 機器視覺功能。該系統將 DMD 用作空間照明調制器，搭配 DMD 控制器實現微鏡的高速控制。TI LED 驅動器可為 DMD 提供照明以投影圖像。從電源管理到支持系統的嵌入式處理器，TI 豐富的產品系列提供了完整的系統解決方案來打造理想的 3D 機器視覺設計。

圖 1-2 系統方框圖
