設計目標

設計說明

這種高速、隔離式雙向過流檢測電路采用 AMC23C12 實現。AMC23C12 具有隔離式窗口比較器和可通過固定內部精密電流源和用戶可選電阻器調節的閾值電平。該電路旨在快速檢測過流情況，允許控制器禁用電機控制、牽引逆變器和其他工業控制系統中使用的高速開關的脈寬調制 (PWM) 控制。

設計說明

1. 為了更大程度地降低誤差，請選擇精密分流電阻 (R₁) 和閾值設置電阻器 (R₂)。
2. AMC23C12 由高達 27V 的柵極驅動電源或高側輔助電源供電。
3. 使用窗口比較器工作模式選擇分流電阻器和閾值設置電阻器，以匹配標稱電流和過流限制。

設計步驟

1. 根據標稱電流水平確定分流電阻器的大小。分流電阻的大小允許輸入引腳上的電壓為 50mV。
   $R_1=\left(\frac{50 mV}{50 A}\right)=1.0 m\mathrm{\Omega }$
2. 在窗口比較器的輸入端使用內部 100μA 源和 55A 的所需觸發電平以及 55mV 的 1mΩ 分流器，根據所需的電流觸發電平確定 R2 的值。
   $R_2=\left(\frac{55 mV}{100 \mu A}\right)=550 \mathrm{\Omega }$
   • 借助模擬工程師計算器，最接近的 E96 電阻器值為 550Ω 和 549Ω。
3. 可選 - 選擇一個 27V 齊納二極管來保護 AMC23C12，防止該器件因?yàn)殡妷撼^建議的工作電源電壓而受損。

設計仿真

下圖是過流保護電路的 SPICE 仿真。仿真顯示了邊緣觸發之前的時間，大約為 360ns。

設計結果

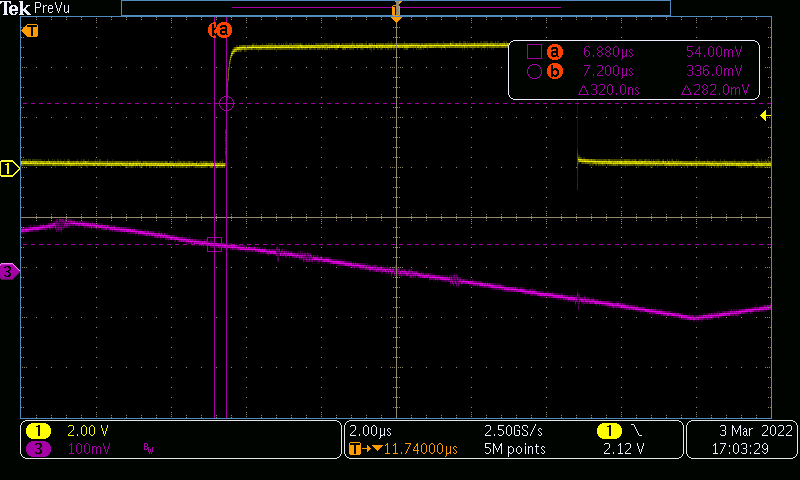

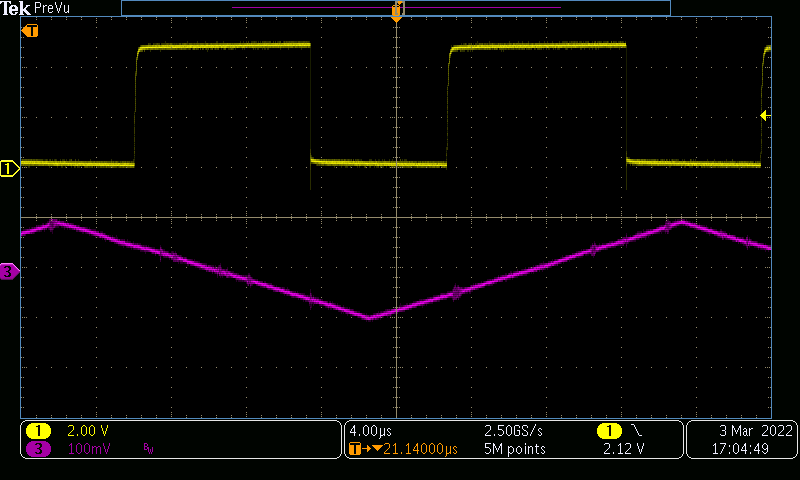

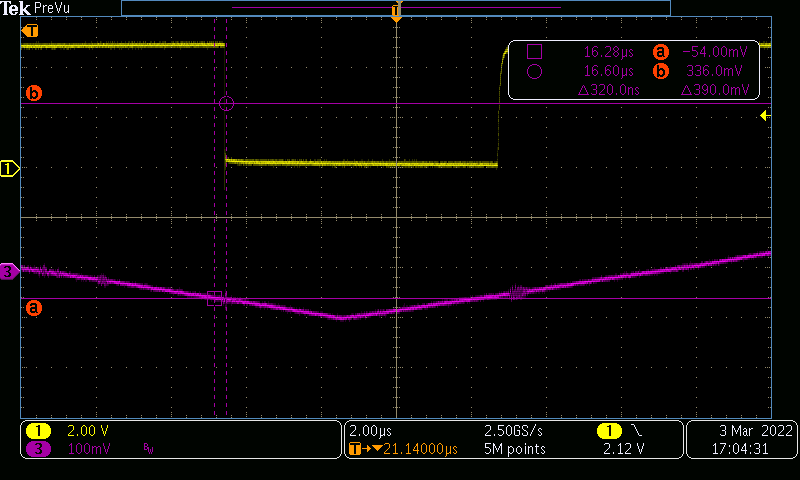

下圖是物理電路的波形捕獲。過流保護電路波形顯示了線路 1 上的輸出與線路 3 上的輸入之間的關系。過流保護電路波形 - 上升顯示了輸出線路 1 的上升沿以及從觸發電流到輸出的延時時間。過流保護電路波形 - 下降顯示了輸出線路 1 的下降沿以及從觸發電流到輸出的延時時間。

設計中采用的器件

設計參考資料

請參閱《模擬工程師電路說明書》，了解有關 TI 綜合電路庫的信息。

德州儀器 (TI)，AMC23C12 具有可調閾值和鎖存功能的快速響應增強型隔離式窗口比較器 數據表
