增量式旋轉編碼器可將旋轉運動轉換為電信號，從而更精確地控制自動化系統。與測量角度的絕對編碼器不同，增量編碼器會在旋轉時產生交替的高電平和低電平脈沖，可表示旋轉對象的速度和方向。

應用包括計算機鼠標滾輪、流量計、旋鈕、輪速傳感器、用于檢測失步的步進電機反饋，以及用于汽車車窗、天窗、座椅和后視鏡的有刷直流電機傳感器。

輸出信號

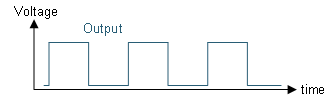

當只需測量一個旋轉方向時，使用具有單路切換輸出的編碼器，其輸出與單路輸出類似。

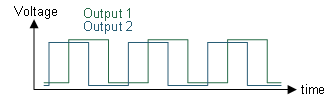

如果必須區分順時針和逆時針的運動，請使用兩個具有相位偏移的編碼器輸出。然后，2 位狀態的順序描述了所轉動的方向。從 2 位正交輸出可以看出，隨著每個完整的極對通過編碼器，有 4 個獨特的輸出條件。

使用 90° 相位偏移（“正交”）可更大限度地提高每個狀態之間的時序裕度，從而防止出現機械容差、傳感器不匹配和信號抖動等誤差。

技術

有多種技術可用于實現增量編碼：

1. 接觸：這依賴于機械接觸來建立或斷開電氣連接。通常，金屬刷在中心軸附近相鄰固定元件上的周期性接觸點上被抽出。雖然這是一種無源解決方案，但在機械上往往很復雜，需要去抖時間、容易磨損并且無法一直在臟污環境中運行。
2. 光學：構建光學編碼器時，可使用帶切口的光盤以交替模式傳遞光，并在另一側使用一個 LED 和兩個光電二極管。正確對齊后，這種布置會產生正交序列。光學編碼器可以提供非常高的分辨率，但往往體積較大，需要系統保持清潔，并且受 LED 壽命的限制（在高溫下 LED 壽命會縮短）。
3. 電感：由于一個感應線圈會因互感產生電流，電感式傳感器能夠檢測附近的導電目標。將諸如旋轉齒輪之類的金屬目標放置在一組感應線圈附近會產生正交輸出，從而不受雜散直流磁場以及污垢的影響。此外，該感應選項是非接觸式的，通?？梢栽跈C械設計中使用現有的金屬物體。有關詳述此解決方案的更多資源，請參閱相關技術資源。
4. 磁：磁性增量編碼器使用一個具有多個北極和南極的圓形磁體。標準霍爾效應鎖存器僅對 B 場矢量的一個分量敏感。因此，這些器件需要間隔放置，從而使 B 場矢量的感應分量產生 90° 相位差。這是通過以下方式實現的：將兩個霍爾效應鎖存器以 n +1/2 個極的間隔放置，在磁體轉動時生成正交輸出，如磁性增量編碼器中所示。

由于以下原因，磁性編碼器價格低廉、結構緊湊且極其可靠：

• 沒有接觸，傳感器是固態電子器件
• 磁場可以穿透大多數污染物（水、油、污垢），PCB 可以與環境隔離
• 輸入感應和輸出信號是有效的數字信號，可提供高抗噪性

此外，使用 TMAG5110 或 TMAG5111 等 2D 霍爾效應鎖存器可進一步簡化設計。通過集成對磁場矢量的正交分量敏感的第二個感應元件，可以使用單個器件來測量旋轉磁體的正交。這是可以實現的，因為磁體本身可以產生相差 90 度的磁場分量。為了證明這一點，8 極環形磁體的磁場矢量線的剖面圖如平面磁體場矢量所示。

每轉增量

為編碼器選擇的磁體極數不同，每轉一圈產生的輸出狀態數量也不同，需要進行一些權衡。

使用閉環速度控制的電機系統需要足夠快速的反饋，具體取決于允許的速度容差、負載扭矩可能發生的變化以及電機的慣性。由于每個極對都有 4 種可能的輸出狀態，因此輸出數據速率可用于確定編碼器需要的輸出狀態。轉速通常以 RPM（每分鐘轉數）為單位，如Equation1 所示，可幫助確定系統要求。

在慢速轉彎應用中，主要問題通常是每次增量之間的度數。例如，如果需要每 10° 發生一次增量，則適合采用每轉具有 36 個輸出狀態的編碼器。由于每個磁極對都有 4 個狀態，因此所需的磁體將有 18 個磁極，即 9 對。

較高編碼器分辨率的缺點是需要更嚴格的機械和傳感器容差。隨著極間距減小，環形磁體的磁化深度也會減小。這限制了傳感器觀察到的磁場振幅。具有低工作閾值的鎖存器非常適合此目的，因為它們能夠檢測到較弱的磁體并有助于減少正交失準。但是，如果使用極數過多的磁體，霍爾效應鎖存器可能沒有足夠的輸入來正確觸發。將傳感器放置在更靠近磁體的位置可能會解決此問題，但機械容差可能會禁止此類調整。

另一種方法是以比使用傳動比跟蹤物體更快的速度轉動磁體。這樣，可以在不犧牲磁場強度的情況下提高精度和分辨率。例如，當一個轉換狀態以 1:1 的比率占據 10° 的旋轉時，在 2:1 的傳動比下，同一磁極轉換現可占據 5°。無論是哪種情況，都必須注意傳感器在轉換過程中檢測每個極點，傳感器采樣率應大于每秒極點數的 2 倍，理想情況下至少高 3 倍。有關其他信息，請參閱 DRV5012 超低功耗數字鎖存器霍爾效應傳感器 數據表的應用 部分。

使用線性霍爾傳感器

線性霍爾傳感器（如 DRV5055）也可用于增量編碼。與切換預定義磁性閾值的鎖存器件不同，線性霍爾傳感器會產生與磁通密度成比例的模擬輸出電壓。

使用兩個相位差為 90° 的感應元件會產生正弦和余弦輸出，可用于絕對角度編碼（使用雙極磁體）。更多有關此方法的信息，請參閱相關技術資源中的資源。
