引言

在接下來的幾年中，將汽車應用中的熔斷型保險絲替換為智能保險絲的熱潮可能會有增無減。熔斷型保險絲在汽車中應用了數十年，用于防止對電纜造成熱損壞。這些保險絲始終具有高可靠性和低成本。隨著電子控制單元 (ECU) 數量的增加以及高功率 MOSFET 技術的成熟，MOSFET 可用于替代傳統的熔斷型保險絲。本應用簡報中將智能保險絲定義為 MOSFET，這是一種基礎保護機制，熔斷型保險絲可能無法比擬。智能保險絲可輕松測量電流和管理負載。在發生故障時，智能保險絲特別易于維護。智能保險絲無需更換，可使用軟件進行復位。

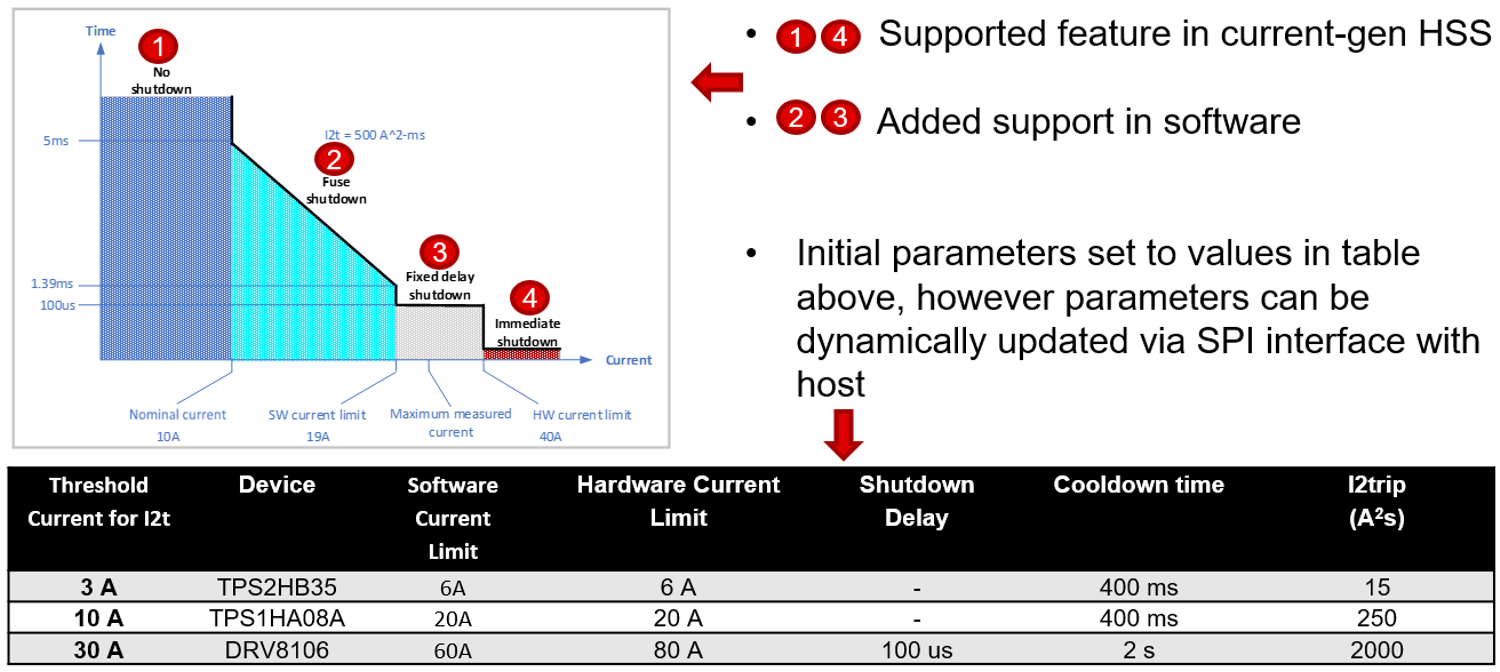

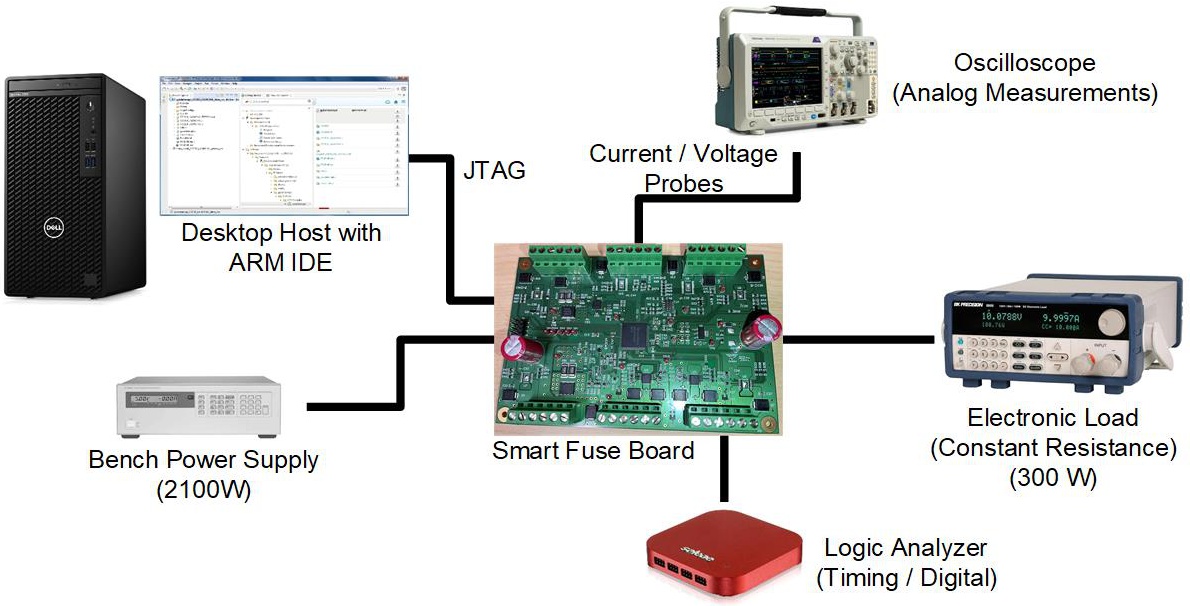

本文論述了德州儀器 (TI) 對智能保險絲設計在不同電流電平下的調查研究。圖 1 展示了所實施的智能保險絲設計的方框圖。負載電流小于 10A 時，此實施方案中使用了 TI 的高側開關，如 TPSXHBXX-Q1 和 TPSHXXX-Q1。負載電流高于 10A 時，TPS1211x-Q1、TPS4811x-Q1 和 DRV8106-Q1 器件（添加了外部 MOSFET）用于實現智能保險絲設計。當然，所有這些器件都集成了電流檢測功能。因此，可輕松實現基于限流的導線保護，或在微控制器 (MCU) 中使用模數轉換器 (ADC) 來測量負載電流并實施復雜的 I2T 導線保護 方案。

智能保險絲的限流方法

在大多數情況下，智能保險絲設計不需要復雜的 I2T 功能；相反，限流功能足以實現導線保護。

電阻負載：電阻負載的電流始終遵循歐姆定律。因此，可以輕松設置安全電流限值。

電感負載：對于繼電器、螺線管或閥門等汽車車身電感負載，直流電阻值為幾歐姆。在串聯 RL 電路中應用基爾霍夫電壓定律， $\mathrm{V}=\mathrm{i}\times \mathrm{R}+\mathrm{L}\mathrm{d}\mathrm{i}/\mathrm{d}\mathrm{t}$ 可以推斷出穩態負載電流主要由直流電阻決定。對于 12V 電池，電流如果不是數百毫安，也只有幾安培。因此可以輕松確定安全電流限值。

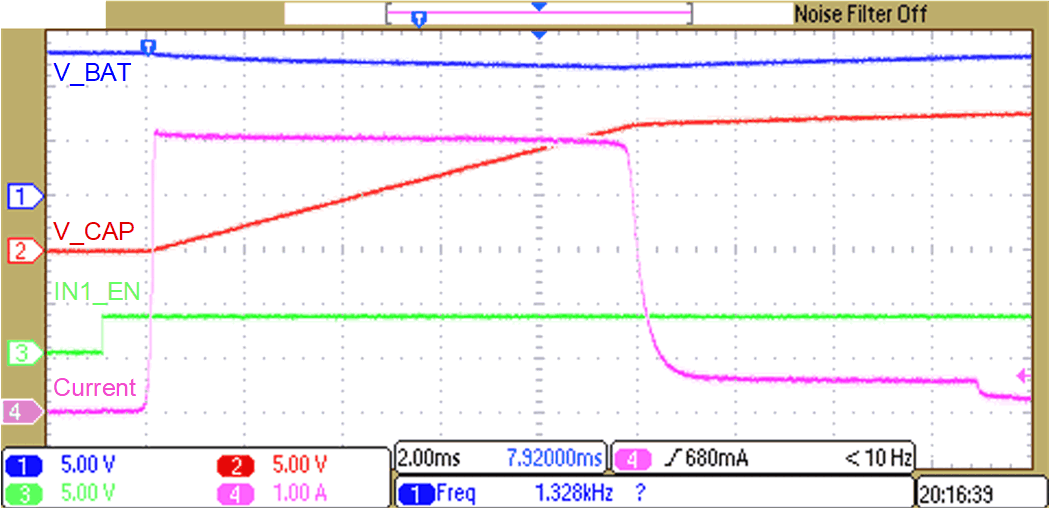

電容負載：電子控制單元 (ECU) 或輸入電容器組等負載具有浪涌電流，因此對電子器件和導線具有高風險。在這種情況下，使用功率 MOSFET 來限制浪涌電流。圖 2 所示為 DRV8106-Q1 高電流智能保險絲設計，圖 3 所示為 MOSFET 在上電時的有限時間內，在飽和區內運行時產生的浪涌電流。此圖顯示浪涌電流限制在約 5A。當然，上電后正常電流通常低于所選的限制電流。

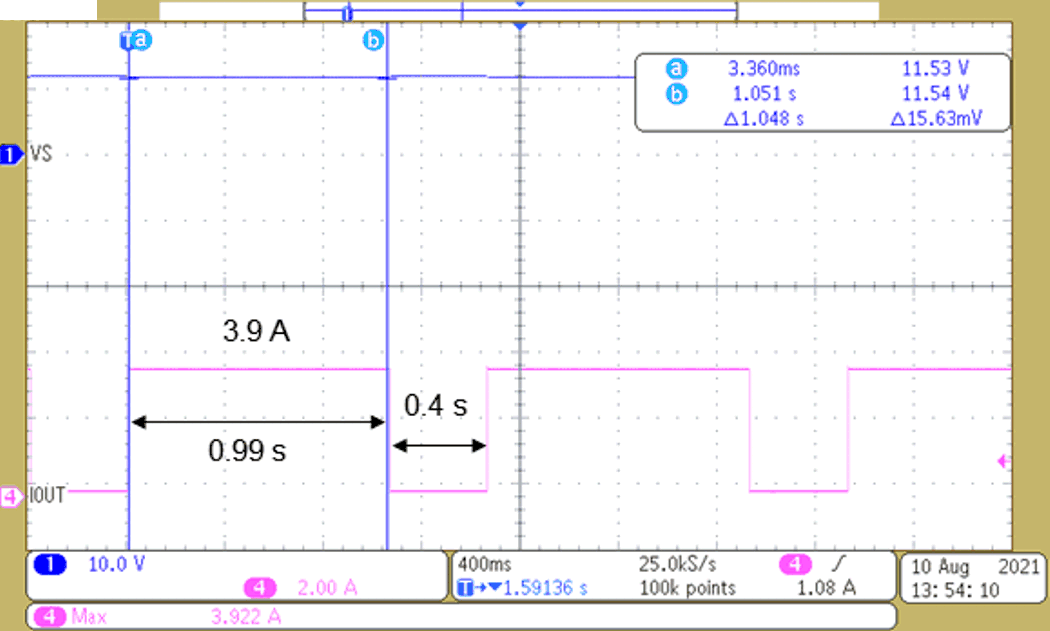

基于限流的導線保護通常成本較低且比較簡單，可有效地用于限制浪涌、過流和短路期間的電流。圖 1 所示的 TI 高側開關具有可調節限流功能；可使用 ILIM 引腳上的電阻器輕松配置電流限值。

結論

智能保險絲設計已經取代了熔斷型保險絲。TI 品類豐富的高側開關和柵極控制器產品系列可用于實施更簡單的限流導線保護方案或更復雜的 I2T 保護方案。
