ZHCAAF1B August 2018 – May 2021 ISO1640 , ISO1640-Q1 , ISO1641 , ISO7731 , ISO7742 , ISOW7740 , ISOW7741 , ISOW7742 , ISOW7743 , ISOW7744 , ISOW7821 , ISOW7840 , ISOW7841 , ISOW7843 , ISOW7844 , SN6501 , SN6501-Q1 , SN6505A , SN6505B
1 TI 技術手冊
集成電路 (I2C) 間總線通訊是一種用于短距離通信的兩線半雙工通信方式，由于其簡單易行而被廣泛應用于各種場合。在使用 I2C 總線進行不同電位的兩個域之間的通信或存在高電壓的系統中，電氣隔離可用于保護電路和操作人員以及會產生干擾信號通信的噪聲的接地回路。
由于數字隔離器固有的單向性，實現 I2C 總線的雙向通信給系統設計人員帶來了許多挑戰。本文檔將介紹隔離 I2C 總線的不同實現方案以及如何為這些方案提供隔離式電源。
信號隔離
I2C 總線的信號隔離可通過兩種方法實現。第一種方法是使用帶外部電路的數字隔離器將雙向數據路徑分離成兩個單向通道。在將雙向數據分離成單向信號后，數字隔離器將調制每個通道的輸入信號，并在解調輸出端信號之前通過隔離柵傳遞信號。應用手冊使用數字隔離器設計增強型隔離式 I2C 總線接口更詳細地解釋了將雙向 I2C 信號分離為單向信號以與數字隔離器連接的設計注意事項和方法。

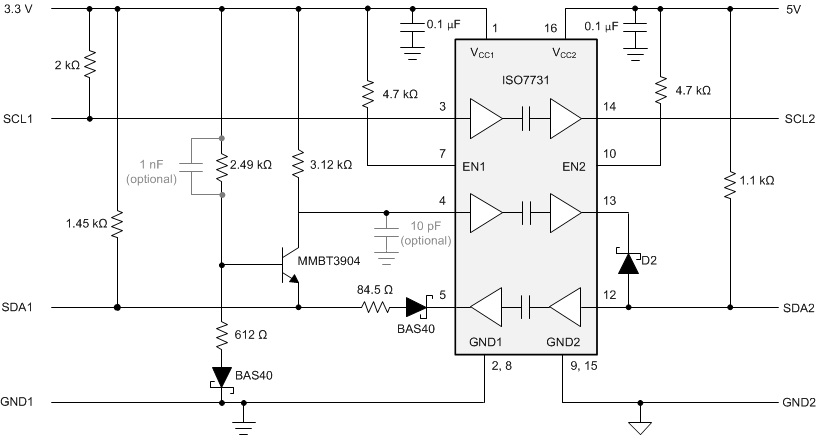

圖 1-1 用數字隔離器分立式實現隔離式 I2C圖 1-1 展示了如何使用 ISO6731 或 ISO7731 等三通道數字隔離器在雙向數據和單向時鐘的應用中實現該方法。對于需要雙向數據和時鐘信號的多主系統，應用手冊中闡明的方法同樣可使用 ISO6742 或 ISO7742 等四通道數字隔離器來實現。
第二種隔離 I2C 總線的方法是使用集成解決方案，例如 ISO164x 系列器件。此類集成電路解決方案將內部電路與數字隔離器結合使用，以實現相同的隔離式 I2C 緩沖器功能。ISO1640 專為具有雙向數據和時鐘信號的多主系統而設計，ISO1641 專為具有雙向數據和單向時鐘的系統而設計。如果具有雙向數據和單向時鐘的應用需要時鐘拉伸功能，建議使用 ISO1640 來實現。

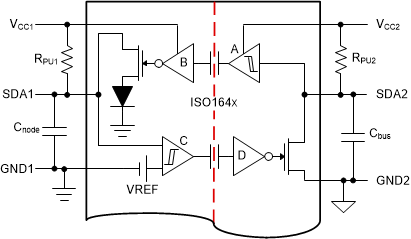

圖 1-2 將雙向 SDA 信號分離為單向隔離通道的 ISO164x 方案圖 1-2 功能圖展示了 I2C 總線的雙向串行數據線 (SDA) 信號如何在內部分離為兩個使用數字隔離器通道隔離的單向信號。隔離式 I2C 器件在第 1 側連接一個低電容 I2C 節點，在第 2 側連接一個容值高達 400pF 的滿載 I2C 總線。內部單向通道的排列和連接造就了一個易于閂鎖的閉合信號回路。通過實現一個輸出緩沖器 (B) 和一個輸入緩沖器 (C)，可防止出現這種閂鎖情況。輸出緩沖器 (B) 的輸出低電平由二極管壓降抬升至約 0.65V，輸入緩沖器 (C) 由一個定義了遲滯的比較器組成。然后，比較器的上下輸入閾值會區分來自 SDA1 的低電位和來自輸出緩沖器 B 的電位。
在 I2C 系統中隔離信號的每種解決方案都會有取舍。使用數字隔離器的分立式解決方案在部件選擇方面提供了更大的自由度，ISO6731，ISO6742，ISO7731 或 ISO7742 均提供多種封裝且均具有不同的隔離等級以適應特定的使用場景。然而，該解決方案的缺點是需要會占用更多布板空間的外部電路。與分立式解決方案相比，采用 ISO1640 或 ISO1641 的集成解決方案占用的布板空間更少，設計工作量也更少，但僅能提供有限的封裝和隔離等級選項。
電源隔離
無論選擇哪種方法來隔離 I2C 信號，都需要一個隔離式電源為數字隔離器的次級側或隔離式 I2C 緩沖器供電。提供隔離式電源的第一種解決方案是使用類似于圖 1-3的電路，該電路使用 SN6501 變壓器驅動器來驅動一個推挽式變壓器。該解決方案的優勢在于它可實現超過 80% 的效率，并且可選擇變壓器和 LDO 以根據具體設計考慮進行優化。SN6501 可提供最高 1.5W 的功率，如果其他器件需要隔離式電源，則可替換為功率高達 5W 的 SN6505。

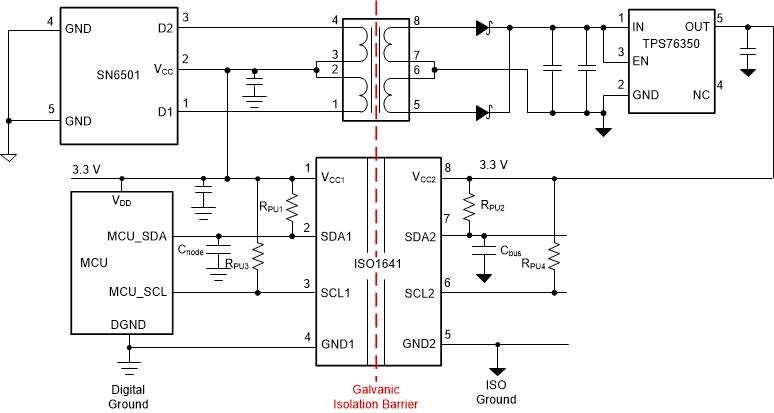

圖 1-3 采用 ISO1641 的隔離式 I2C 信號和電源解決方案在 I2C 系統中提供隔離式電源的第二種解決方案是用 ISOW7741 代替分立式信號隔離解決方案中的數字隔離器。ISOW7741 是一款數字隔離器，在其 16 引腳的 SOIC 封裝中集成了信號和電源隔離功能。該器件的優點是集成了變壓器、變壓器驅動器和 LDO，從而大大減少了占用的布板空間。這種小型解決方案在效率上就有所折衷，集成到芯片中的變壓器提供大約 45% 的典型效率以及最高 500mW 的隔離式電源。采用集成電源解決方案時，由于變壓器尺寸更小，開關頻率更高，因此與分立式解決方案相比輻射會更高。圖 1-4 展示了 ISOW7741 在有雙向數據和單向時鐘的系統中的實現方式。如果需要雙向時鐘，則用于分離 SDA 信號的方法同樣可應用于時鐘信號。

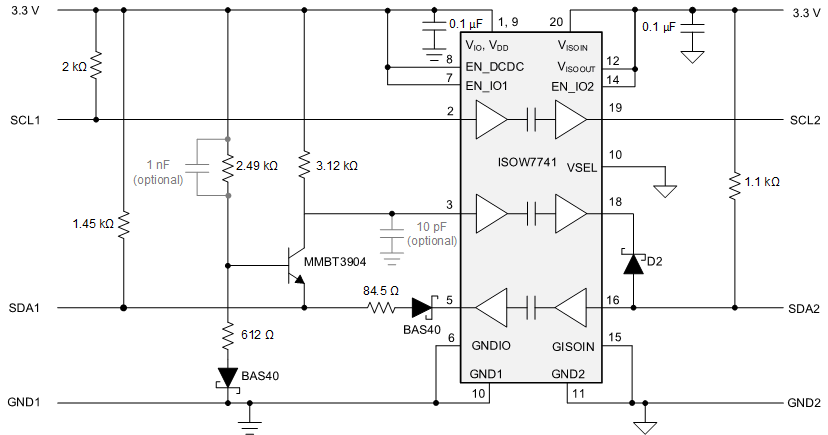

圖 1-4 采用 ISOW7741 的隔離式 I2C 信號和電源解決方案結論
在 I2C 系統中進行信號和電源隔離的方法有很多，需要根據具體的應用要求做出正確選擇。隔離式 I2C 緩沖器（比如 ISO164x 系列）在集成了隔離 SDA 和 SCL 信號所需的所有外部電路的同時防止了閂鎖現象的發生，且符合 I2C 標準，從而簡化了設計。在某些情況下，有眾多封裝和隔離等級可供靈活選擇可能大有裨益。而采用 ISO77xx 系列數字隔離器的分立式解決方案提供了這種靈活性，并且在設計正確的情況下，仍然可以實現與集成解決方案相同的隔離式 I2C 的功能。
對于隔離式電源來說，關鍵在于如何權衡效率與布板空間。SN6501 解決方案提供了一種緊湊、低噪聲和高效率的隔離式電源生成方案。對于需要進一步縮減布板空間的應用，ISOW7741 解決方案與第一個解決方案相比簡化了設計并減少了布板空間。系統設計人員必須權衡每種解決方案在隔離式 I2C 系統中隔離信號和電源的利弊，從而確定最適合其特定應用的方案。
