ZHCS537P September 2008 – November 2014 LM22670 , LM22670-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
- 寬輸入電壓范圍：4.5V 至 42V
- 內部補償電壓模式控制
- 在使用低等效串聯電阻 (ESR) 陶瓷電容器時可保持穩定
- 120mΩ N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) PFM 封裝
- 100mΩ N 溝道 MOSFET 小外形尺寸 (SO) PowerPAD™-8 封裝
- 輸出電壓選項：
-ADJ（輸出電壓最低為 1.285V）
-5.0（輸出電壓固定為 5V） - ±1.5% 反饋基準精度
- 500kHz 默認開關頻率
- 可調開關頻率和同步
- -40°C 至 125°C 的工作結溫范圍
- 精密使能引腳
- 集成引導加載二極管
- 集成軟啟動
- 完全 WEBENCH® 啟用
- LM22670-Q1 是一款汽車級產品，
符合 AEC-Q100 1 級標準（運行結溫范圍為 –40°C 至 +125°C）
2 應用
- 工業控制
- 電信和數通系統
- 嵌入式系統
- 轉換自標準 24V、12V 和 5V 輸入電源軌

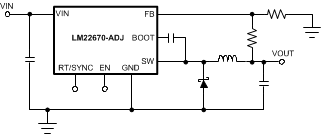

簡化應用電路原理圖
3 說明
LM22670 開關穩壓器可使用最少的外部組件來提供實現高效高壓降壓穩壓器所需的全部功能。 這款穩壓器易于使用，且集成了一個 42V N 溝道 MOSFET 開關，可提供高達 3A 的負載電流。 并且特有出色的線路和負載調節以及高效率 (> 90%)。 電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。 內部環路補償意味著用戶無需承擔計算環路補償組件的枯燥工作。 這款穩壓器提供有 5V 固定輸出和可調輸出電壓兩種選項。 默認開關頻率設為 500kHz，這樣便可以使用小型外部元件并且能夠提供良好的瞬態響應。 此外，還可以使用單個外部電阻在 200kHz 至 1MHz 的范圍內對頻率進行調節。 內部振蕩器可同步至一個系統時鐘或其它穩壓器的振蕩器。 精密使能輸入可簡化穩壓器控制和系統電源排序。 在關斷模式下，穩壓器流耗只有 25µA（典型值）。 內置軟啟動功能（典型值 500µs）節省了外部組件。 LM22670 器件還內置有熱關斷和限流功能，可防止器件發生意外過載。
LM22670 器件是德州儀器 (TI) 的成員 SIMPLE SWITCHER® 系列產品。 SIMPLE SWITCHER® 概念使用最少量的外部組件和德州儀器 (TI) WEBENCH 設計工具提供了一套易于使用的完整設計。 為了簡化設計，TI 的 WEBENCH 工具包含諸如外部元件計算、電氣模擬、散熱模擬以及內置電路板等特性。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM22670 LM22670-Q1 |
HSOP (8) | 4.89mm x 3.90mm |
| TO-263 (7) | 10.16mm x 9.85mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
