ZHCSDO1 May 2015 LM2775
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
1 特性
- 輸入電壓范圍：2.7V 至 5.5V
- 5V 固定輸出
- 200mA 輸出電流
- 無電感解決方案：僅需 3 個小型陶瓷電容
- 關斷期間從 VIN 斷開負載
- 限流和熱保護
- 2MHz 開關頻率
- 輕負載電流條件下支持脈頻調制 (PFM) 操作（PFM 引腳連接高電平）
2 應用
- USB OTG
- 高清多媒體接口 (HDMI) 電源
- 便攜式電子產品
3 說明
LM2775 是一款可產生低噪聲輸出電壓的穩壓開關電容倍壓器。 LM2775 的輸入電壓范圍為 3.1V 至 5.5V，輸出電流高達 200mA，并且在輸入電壓低至 2.7V 時仍可提供高達 125mA 的輸出電流。輸出電流較低時，LM2775 可進入 PFM 模式以降低其靜態電流。 PFM 模式可通過將 PFM 引腳驅動為高電平或低電平來啟用或禁用。 此外，當 LM2775 處于關斷模式時，用戶可以選擇將 OUTDIS 引腳置為高電平以將輸出電壓拉至 GND，也可以選擇將 OUTDIS 引腳置為低電平以使輸出電壓保持高阻態。
LM2775 采用 TI 的 8 引腳晶圓級小外形無引線 (WSON) 封裝，該封裝具有出色的散熱特性，幾乎在所有額定工作條件下均可防止部件過熱。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM2775 | WSON (8) | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
空白
空白

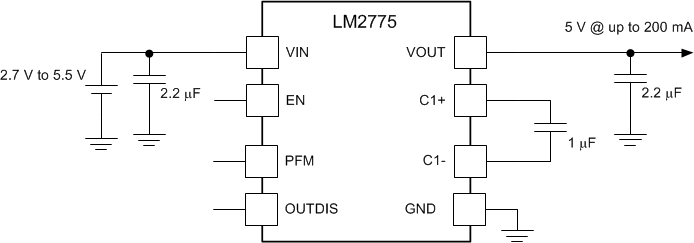

典型應用電路

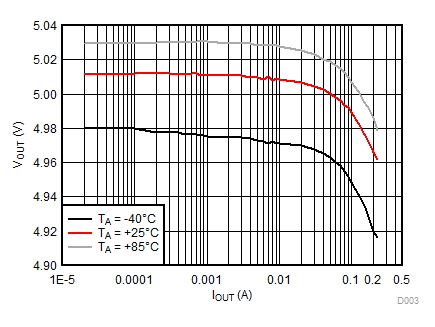

負載穩壓
