ZHCS589D May 2005 – February 2015 LP3878-ADJ
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
2 應用
- 專用集成電路 (ASIC) 電源：
- 臺式機、筆記本電腦和圖形卡
- 機頂盒、打印機和復印機
- 數字信號處理 (DSP) 和現場可編程門陣列 (FPGA) 電源
- 開關模式電源 (SMPS) 后置穩壓器
- 醫療儀器
3 說明
LP3878-ADJ 是一款 800mA 可調輸出穩壓器，設計用于使需要低至 1V 輸出電壓的應用獲得高性能和低噪聲。
憑借優化的垂直集成 PNP (VIP) 工藝，LP3878-ADJ 提供了以下出色性能：
- 接地引腳電流：800mA 負載下的典型值為 5.5mA；100µA 負載下的典型值為 180µA。
- 低功耗關斷：當 SHUTDOWN 引腳拉為低電平時，LP3878-ADJ 消耗的靜態電流不到 10μA。
- 精密輸出：確保室溫下的輸出電壓精度為 1%。
- 低噪聲：使用 10nF 旁路電容后，寬帶輸出噪聲僅為 18μV（典型值）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LP3878-ADJ | SO PowerPAD (8) | 4.89mm × 3.90mm |
| WSON (8) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

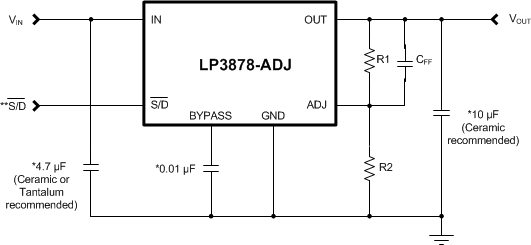

基本應用電路
* 圖中顯示的電容值是保證穩定性的最低要求。 選用更大的輸出電容可改善動態響應。 輸出電容必須滿足 ESR 要求（請參見Application Information）。
** 必須主動禁止 SHUTDOWN（或 S/D）引腳（請參見Device Functional Modes）。 如果不使用該引腳，請將其連接至 IN（引腳 4）。
** 必須主動禁止 SHUTDOWN（或 S/D）引腳（請參見Device Functional Modes）。 如果不使用該引腳，請將其連接至 IN（引腳 4）。
