1 特性
- 出色的溫度漂移性能
- -40℃ 至 +125°C 時為 8ppm/°C（最大值）
- 極低噪聲
- 總噪聲：5 µVRMS（使用 47µF 電容時）
- 1/f 噪聲（0.1Hz 至 10Hz）：3 µVPP/V
- 集成 ADC 驅動器緩沖器
- 低輸出阻抗：< 50mΩ (0kHz-200kHz)
- 首次使用 ADS8881 實現 18 位精確采樣
- 支持突發模式 DAQ 系統
- 低電源電流：820µA
- 低關斷電流：1μA
- 高初始精度：±0.05%
- 超低噪聲和失真
- 輸出電流驅動能力：±4mA
- 可通過編程設定的短路電流
- 經驗證用于驅動 ADS88xx 系列逐次逼近寄存器 (SAR) ADC 和 ADS127xx 系列寬頻帶 Δ-Σ ADC 的 REF 引腳
2 應用
- 自動測試設備 (ATE) 測試器和示波器
- 測試和測量設備
- 可編程邏輯控制器 (PLC) 的模擬輸入模塊
- 醫療設備
- 精密數據采集系統
3 說明
REF6000 系列電壓基準集成低輸出阻抗緩沖器，這使得用戶能夠直接驅動精密數據轉換器的 REF 引腳，同時維持線性度、失真和噪聲性能。多數精密 SAR 和 Δ-Σ ADC 在轉換過程中會將二進制加權電容切換到 REF 引腳。為了支持這一動態負載，必須通過一個低輸出阻抗（高帶寬）緩沖器緩沖電壓基準的輸出。REF6000 系列器件非常適合（但不限于）驅動 ADS88xx 系列 SAR ADC 和 ADS127xx 系列 Δ-Σ ADC 以及其他數模轉換器 (DAC) 的 REF 引腳。
在驅動 ADS8881 的 REF 引腳時，即使在首次轉換過程中，REF6000 系列電壓基準的輸出電壓也不會降至 1 LSB（18 位）以下。該特性對于突發模式、事件觸發的等時采樣和可變采樣率數據采集系統極為有用。REF6000 系列的 REF61xx 型號指定了最大溫度漂移（僅為 8ppm/°C），可為電壓基準與低輸出阻抗緩沖器組合提供 0.05% 初始精度。關于 REF6000 系列中的多種溫度漂移選項，請參見 器件比較表。
器件信息(1)
| 產品型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| REF61xx | VSSOP (8) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

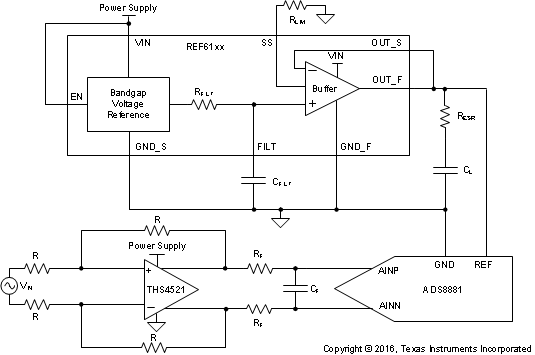

典型應用

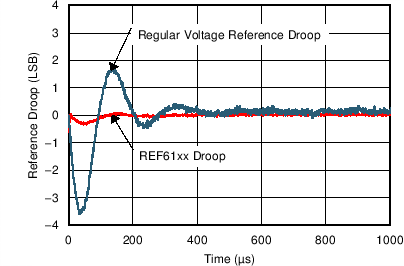

基準壓降比較
（1 LSB = 19.07µV，ADS8881 的速率為 1MSPS）
