1 特性
- 兩個分辨率為 256 個位置的電位計
- 非易失性存儲器存儲抽頭設置
- 100kΩ 端到端電阻 (TPL0102-100)
- 短暫的抽頭設置上電響應時間：< 100µs
- ±0.5 最低有效位 (LSB) 積分非線性 (INL)，±0.25 LSB 微分非線性 (DNL)（分壓模式）
- 4ppm/°C 比例溫度系數
- 兼容 I2C 的串行接口
- 2.7V 至 5.5V 單電源運行
- ±2.25V 至 ±2.75V 雙電源運行
- 工作溫度范圍：-40°C 至 85°C
- 關斷模式
- 靜電放電 (ESD) 性能測試符合 JESD 22 標準
- 2000V 人體模型（A114-B，II 類）
- 1000V 充電器件模型 (C101)
2 應用
- 可調節增益放大器和偏移修整
- 可調節電源
- 設定點閾值的精度校準
- 傳感器微調和校準
- 機械電位器的替代產品
3 說明
TPL0102 配有兩個具備 256 個抽頭位置的線性抽頭數字電位計 (DPOT)。每個分壓器可用作三端分壓器或者兩端變阻器。TPL0102-100 具有一個 100kΩ 端到端電阻。
TPL0102 配有非易失性存儲器 (EEPROM)，可用于存儲抽頭位置。這一點的優勢是即使在掉電期間也可存儲抽頭位置。因此，再次上電時便可自動恢復抽頭位置。TPL0102 的內部寄存器可以使用 I2C 接口進行訪問。
TPL0102 采用 14 引腳 MicroQFN 和 14 引腳薄型小外形尺寸 (TSSOP) 封裝，額定溫度范圍為 -40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPL0102 | X2QFN (14) | 2.00mm x 2.00mm |
| TSSOP (14) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

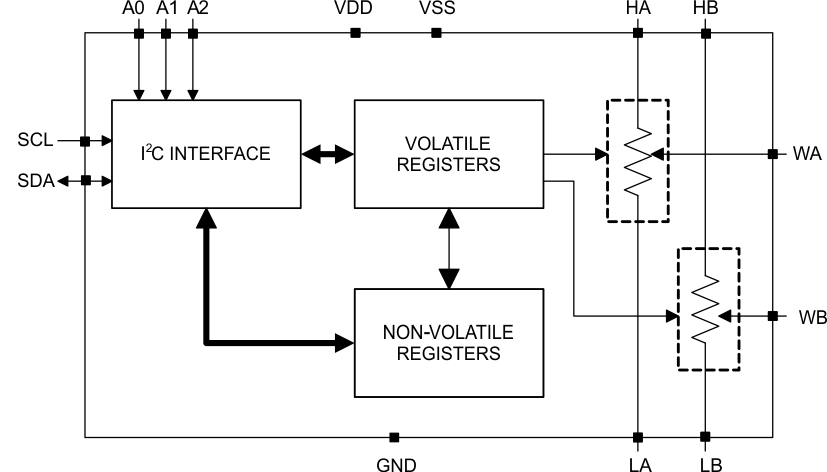

簡化電路原理圖
