1 特性
- 通過 USB 供電 (PD) 2.0 認證的供電設備，
符合 USB Type-C™ 版本 1.2 的源控制器 - 可通過引腳選擇的電壓通告
- 5V、12V 和/或 20V (TPS25740)
- 5V、9V 和/或 15V (TPS25740A)
- 可通過引腳選擇的峰值功率設置
- 12 個選項，取值范圍為 15W 至 100W (TPS25740)
- 11 個選項，取值范圍為 15W 至 81W (TPS25740A)
- 高電壓和安全集成
- 過壓、過流、過熱保護以及 VBUS 放電
- CC1 和 CC2 上具有 IEC 61000-4-2 保護
- 用于故障狀態下快速關斷的輸入引腳
- 外部 N 溝道 MOSFET 控制
- 2 引腳外部電源控制
- 寬 VIN 電源 (4.65V – 25V)
- 斷開時的靜態電流低于 10 µA
- 端口連接指示器
- 端口電源管理
- 內置 1.8V/35mA 電源輸出
2 應用
- USB-PD 適配器（數據較少）
- 專用充電端口（數據較少）
- 電源集線器（數據較少）
- 移動電源
- 點煙器適配器 (CLA)
3 說明
TPS25740 和 TPS25740A 實現了符合 USB 供電 2.0 版本 1.2 和 Type-C 版本 1.2 的源控制器。該器件可通過監控 CC 引腳來檢測 USB Type-C 接收設備何時接入，然后通過使能 N 溝道 MOSFET 柵極驅動器接通 VBUS。該器件可通過 USB 供電提供多達 3 種不同的電壓，并且使用 4 個輸入引腳（PSEL、HIPWR、PCTRL 和 EN12V/EN9V）配置通告電壓和通告電流。該器件會根據接入接收設備的電壓請求，使用 CTL1 和 CTL2 引腳從 3 種電源電壓中選擇一個符合要求的電壓。該器件會按照 USB PD 要求自動使 VBUS 輸出放電。
未連接設備時，TPS25740/TPS25740A 的流耗通常為 8.5µA（VDD = 3.3V 時為 5.8µA）。此外，還可以在未連接設備時通過端口連接指示器 (UFP) 輸出來禁用電源，從而節省更多的系統功耗。
保護 特性 包括過壓保護、過流保護、過熱保護、CC 引腳上的 IEC 保護以及用于禁用柵極驅動器的系統重寫引腳 (GD)。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25740 | QFN (24) | 4.00mm x 4.00mm |
| TPS25740A |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

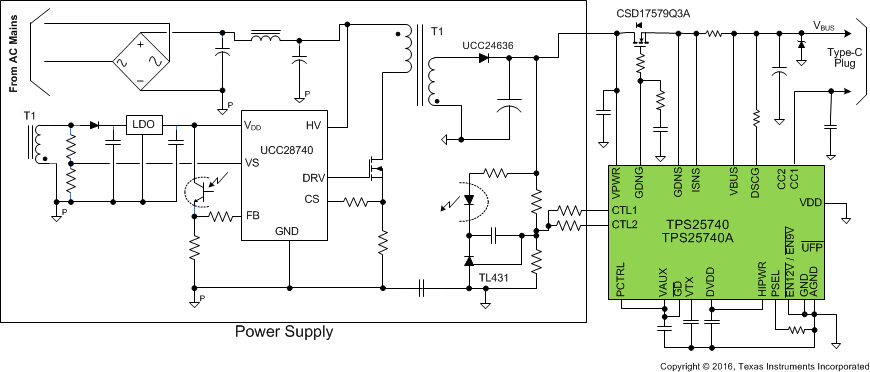

簡化電路原理圖
