ZHCS002E March 2007 – December 2014 TPS61200 , TPS61201 , TPS61202

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

DRC|10
- MPDS117L

散熱焊盤機械數據 (封裝 | 引腳)

DRC|10
- QFND013N

訂購信息

1 特性

下列條件下效率高于 90%：
- 3.3V
  300mA 輸出電流，3.3V (VIN ≥ 2.4V) 時
- 5V 時的輸出電流為 600mA (VIN≥3V)
在升壓模式和降壓轉換模式之間自動轉換
器件的靜態電流小于 50μA
在輸入電壓為 0.5V 時啟動進入滿負荷
工作輸入電壓范圍從
0.3V 至 5.5V
可編程欠壓閉鎖閾值
所有工作條件下的輸出短路保護
1.8V 至 5.5V 固定和可調輸出電壓選項
節能模式，用于改進低輸出功率時的效率
可強制固定運行頻率
關機期間負載斷開
過溫保護
小型 3 mm x 3 mm VSON-10 封裝

2 應用范圍

所有單節、兩節和三節堿性、鎳鎘或鎳氫電池或單節鋰電池供電類產品
燃料電池和太陽能電池供電類產品
便攜式音頻播放器
掌上電腦 (PDA)
手機
個人醫療產品
白光 LED 驅動器

3 說明

TPS6120x 器件可以為由單節、2 節或 3 節堿性、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。它也被用在燃料電池或太陽能電池供電的器件中，在此類應用中處理低輸入電壓的能力十分重要?？赡艿妮敵鲭娏魅Q于輸入與輸出電壓比。在使用一個單節鋰離子或鋰聚合物電池并且將其放電至 2.6V 時，此器件在 5V 輸出時提供高達 600mA 的輸出電流。此升壓控制器基于一個固定頻率、脈寬調制 (PWM) 控制器，此控制器使用同步整流來獲得最大效率。在低負載電流情況下，此轉換器進入省電模式以在寬負載電流范圍內保持高效率。省電模式可被禁用，從而強制轉換器運行在固定的開關頻率下。平均輸入電流被限制在 1500mA 的最大值上。通過一個外部電阻器分壓器可對輸出電壓進行編程，或者在芯片上對輸出電壓進行內部固定。轉換器可被禁用以大大減少電池消耗。在關斷期間，負載從電池上完全斷開。此器件采用 10 引腳 3 mm x 3 mm VSON 封裝。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TPS6120x	VSON (10)	3.00mm x 3.00mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

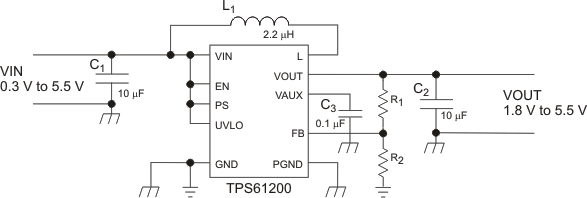

4 典型應用

TPS61200 TPS61201 TPS61202 typappl_slvs577.gif
