1 特性

• 符合汽車應用 要求
• 具有符合 AEC-Q100 標準的下列結果
  • 器件溫度等級 2 級：環境工作溫度范圍為 –40°C 至 105°C
  • 器件 HBM 分類等級 H1C
  • 器件 CDM 分類等級 C3
• 與 USB 2.0、OTG 2.0 和 BC 1.2 兼容
• 引腳搭接或可通過 I²C 進行配置
• 支持 LS、FS 和 HS 信號傳輸
• 超低 USB 斷開和關斷功耗
• 可擴展解決方案 - 用于高損耗應用的菊花鏈 器件
• D1P/M 和 D2P/M 可互換且主機/設備不可知
• 支持長達 5 米的通道前或 2 米的通道后電纜長度
  • 通過外部下拉電阻器實現四種可選交流升壓設置
  • 直流升壓與交流升壓，可實現最佳信號完整性

2 應用

• 車用信息娛樂
• 筆記本電腦
• 臺式機
• 擴展塢
• 平板電腦
• 手機
• 有源電纜、電纜擴展器
• 背板
• 電視

3 說明

TUSB213-Q1 是一款 USB 高速 (HS) 信號調節器，專為補償傳輸通道中的 ISI 信號損失而設計， 這有助于通過 USB 電氣合規性測試。

TUSB213-Q1 采用了對 USB 低速 (LS) 和全速 (FS) 信號無感知的設計，該設計正在申請專利。LS 和 FS 信號特征不受 TUSB213-Q1 的影響，但該器件會對 HS 信號進行補償。

借助可編程信號交流升壓和直流升壓，可精調器件性能，從而優化連接器上的高速信號，這可用于多種不同的 應用。

此外，TUSB213-Q1 符合 USB On-The-Go (OTG) 和電池充電 (BC) 協議。

1. 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

空白

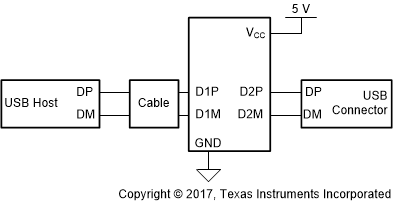

簡化電路原理圖

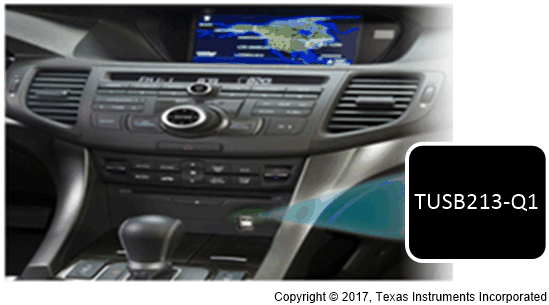

顯示屏
