ZHCSE04D August 2015 – May 2017 TUSB320HI , TUSB320LI
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RWB|12
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- USB Type-C™規范 1.1
- 向后兼容 USB Type-C 規范 1.0
- 支持高達 3A 的電流通告和檢測
- 模式配置
- 僅主機 - 下行端口 (DFP)（供電設備）
- 僅設備 – 上行端口 (UFP)（受電設備）
- 雙角色端口 – DRP
- 支持 Try.SRC 和 Try.SNK
- 通道配置 (CC)
- USB 端口連接檢測
- 電纜方向檢測
- 角色檢測
- Type-C 電流模式（默認、中等和高）
- VBUS 檢測
- I2C 或 GPIO 控制
- 通過 I2C 實現角色配置控制
- 電源電壓：2.7V 至 5V
- 低電流消耗
- 工業溫度范圍：–40°C 至 85°C
2 應用
- 主機、設備、雙角色端口 應用
- 移動電話
- 平板電腦和筆記本電腦
- USB 外設
3 說明
TUSB320LI 和 TUSB320HI 器件（除非另外注明，否則本文檔后續部分將統稱為 TUSB320）可在 USB Type-C 端口上實現 Type-C 生態系統所需的配置通道 (CC) 邏輯。TUSB320 器件使用 CC 引腳來確定端口的連接狀態和電纜方向，以及進行角色檢測和 Type-C 電流模式控制。TUSB320 器件可配置為下行端口 (DFP)、上行端口 (UFP) 或雙角色端口 (DRP)，因此成為任何應用的理想選擇。
根據 Type-C 規范，TUSB320 會交替配置為 DFP 或 UFP。CC 邏輯塊通過監視 CC1 和 CC2 引腳上的上拉或下拉電阻，以確定何時連接了 USB 端口、電纜的方向以及檢測到的角色。CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認、中等還是高。該邏輯通過實施 VBUS 檢測來確定端口在 UFP 和 DRP 模式下是否連接成功。
該系列器件能夠在寬電源范圍內工作，并且具有較低功耗。TUSB320 提供兩種使能版本：低電平有效使能，稱為 TUSB320LI；高電平有效使能，稱為 TUSB320HI。TUSB320 系列器件適用于工業級溫度范圍。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSB320HI | X2QFN (12) | 1.60mm x 1.60mm |
| TUSB320LI | X2QFN (12) | 1.60mm x 1.60mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

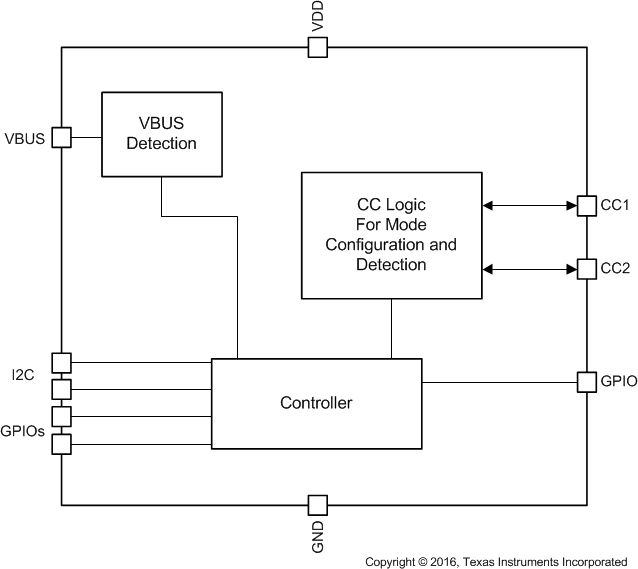

簡化電路原理圖

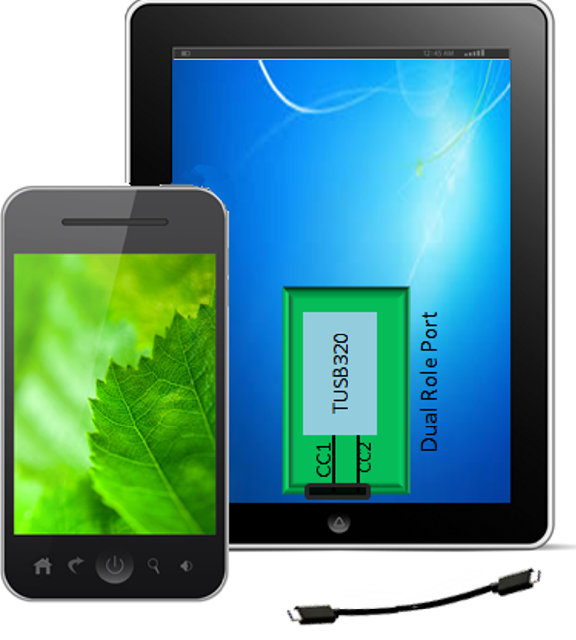

示例 應用
