1 特性
- USB Type-C™ 規范 1.1
- 向后兼容 USB Type-C 規范 1.0
- 通過專用電流模式引腳支持高達 3A 的電流通告
- 模式配置
- 僅主機 - 下行端口 (DFP)（供電設備）
- 僅設備 – 上行端口 (UFP)（受電設備）
- 雙角色端口 – DRP
- 通道配置 (CC)
- USB 端口連接檢測
- 電纜方向檢測
- 角色檢測
- Type-C 電流模式通告和檢測（默認、中等和高）
- VBUS 檢測
- 針對有源電纜提供 VCONN 支持
- 外部開關電纜檢測與
方向控制 - 電源電壓：4.5V 至 5.5V
- 低電流消耗
- 工業溫度范圍：–40°C 至 85°C
2 應用
- 主機、設備、雙角色端口應用
- 移動電話
- 平板電腦和筆記本電腦
- USB 外設
3 說明
TUSB321AI 器件可在 USB Type-C 端口上實現 Type-C 生態系統所需的配置通道 (CC) 邏輯。 TUSB321AI 器件使用 CC 引腳來確定端口的連接狀態和電纜方向，以及進行角色檢測和 Type-C 電流模式控制。 TUSB321AI 器件可配置為下行端口 (DFP)、上行端口 (UFP) 或雙角色端口 (DRP)，因此成為任何應用的理想選擇。
根據 Type-C 規范，TUSB321AI 器件在配置為 DRP 時，會交替配置為 DFP 或 UFP。 CC 邏輯塊通過監視 CC1 和 CC2 引腳上的上拉或下拉電阻，以確定何時連接了 USB 端口、電纜的方向以及檢測到的角色。 CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認、中等還是高。 該邏輯通過實施 VBUS 檢測來確定端口在 UFP 和 DRP 模式下是否連接成功。
該器件能夠在寬電源范圍內工作，并且具有較低功耗。 TUSB321AI 器件適用于工業級和商業級溫度范圍。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSB321AI | X2QFN (12) | 1.60mm x 1.60mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

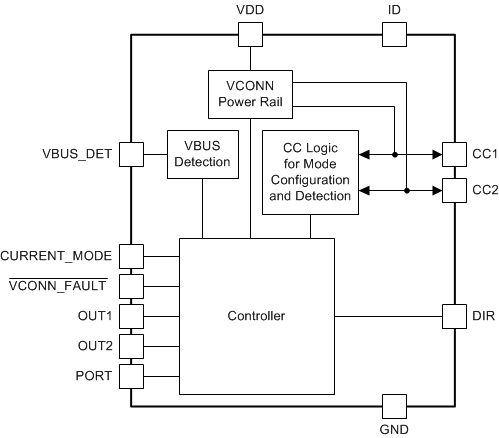

簡化電路原理圖
示例應用
