1 特性

• 具有出色的負載瞬態性能和零待機功耗
• 實現最小輸出電容，以降低 ΔV_OUT
• 無需外部元件
• <50μA 的器件電流補償（典型值）
• 5V 至 28V 輸出監視能力
• 3% 電壓浮動檢測（專利申請中）
• 200V 喚醒開關
• 可使能和禁用 SR 控制器、繼電器控制或其他輔助電路
• 5 引腳小外形尺寸晶體管 (SOT)-23 封裝

2 應用

• < 5mW 零功耗待機應用
• 面向消費類電子產品的適配器和充電器
  • 智能手機、平板電腦、機頂盒
• TV 和監視器電源
• 家用電器開關電源 (SMPS)
  • 冰箱、洗衣機、空調
• 面向照明和家用自動化的工業電源

3 說明

UCC24650 是一款易于使用的二次側電壓監視器，可定期測量其自身的 VDD 電壓。 當相對上一讀數存在 3% 浮動時，會向接收一次側穩壓 (PSR) 控制器發送喚醒警報信號。 該器件功耗較低，有助于在許多應用中實現小于 5mW 的零功耗待機損耗。

接地基準整流器上連接了一個內部 200V 金屬氧化物半導體場效應晶體管 (MOSFET) 開關，可向反激變壓器二次側繞組提供限流脈沖，從而將信號耦合至一次側控制器。 在檢測到控制器驅動的開關活動之前，將以 33kHz 的頻率重復發送該信號。

相對浮動檢測功能可將電壓調節至 5V 與 28V 之間的任一電壓。喚醒警報功能可實現超低待機頻率，從而以最大限度降低開關損耗，并減小響應重載階躍所需的輸出電容。 此監視器與能夠檢測喚醒信號的控制器搭配使用，例如 UCC28730 PSR 反激控制器。

UCC24650 還提供了使能和禁用信號，可用于在無載條件下控制二次側電路，從而降低待機功耗。 此類電路可以是同步整流控制器或繼電器驅動器等。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

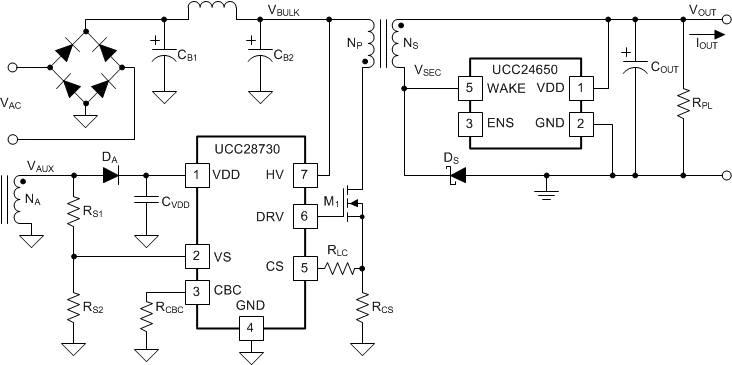

簡化應用電路原理圖

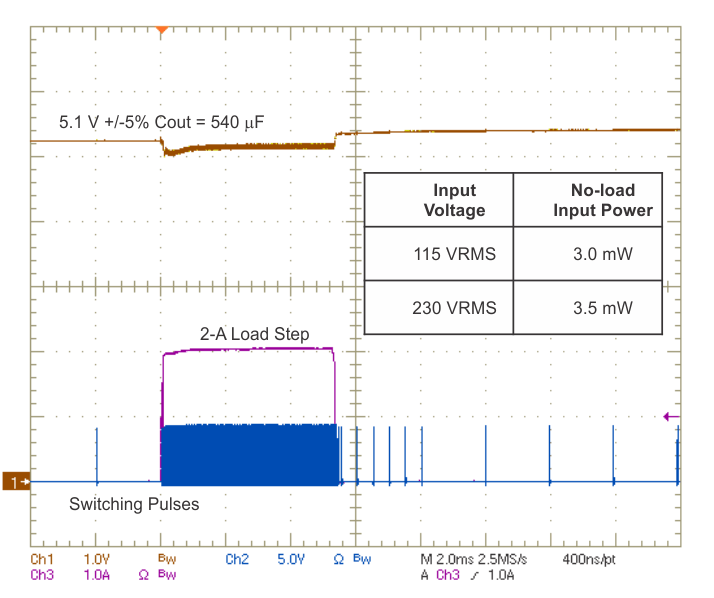

快速全負載階躍響應
