ZHCSGI0B August 2017 – July 2019 AFE4900
PRODUCTION DATA.
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- YZ|30
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
AFE4900 器件是一款用于同步心電圖 (ECG)、光電血管容積圖 (PPG) 信號采集的模擬前端 (AFE)。該器件還可用于光學生物傳感 應用，例如心率監測 (HRM) 和周圍毛細血管氧飽和度 (SpO2) 測量。PPG 信號鏈支持多達四個可切換發光二極管 (LED) 以及多達三個光電二極管 (PD)。LED 可以使用完全集成的 LED 驅動器打開。光電二極管的電流通過互阻抗放大器 (TIA) 轉換為電壓，并使用模數轉換器 (ADC) 進行數字化。ECG 信號鏈具有一個連接至同一 ADC 的儀表放大器 (INA)，該放大器具有可編程增益。右腿驅動 (RLD) 放大器組可用于 ECG 輸入引腳的偏置。支持交流和直流導聯脫落檢測方案。來自 PPG 和 ECG 相位的 ADC 代碼可以存儲在 128 樣本先進先出 (FIFO) 塊中，并使用 I2C 或串行外設接口 (SPI) 接口進行讀取。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AFE4900 | DSBGA (30) | 2.60mm × 2.10mm |
- 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。
空白

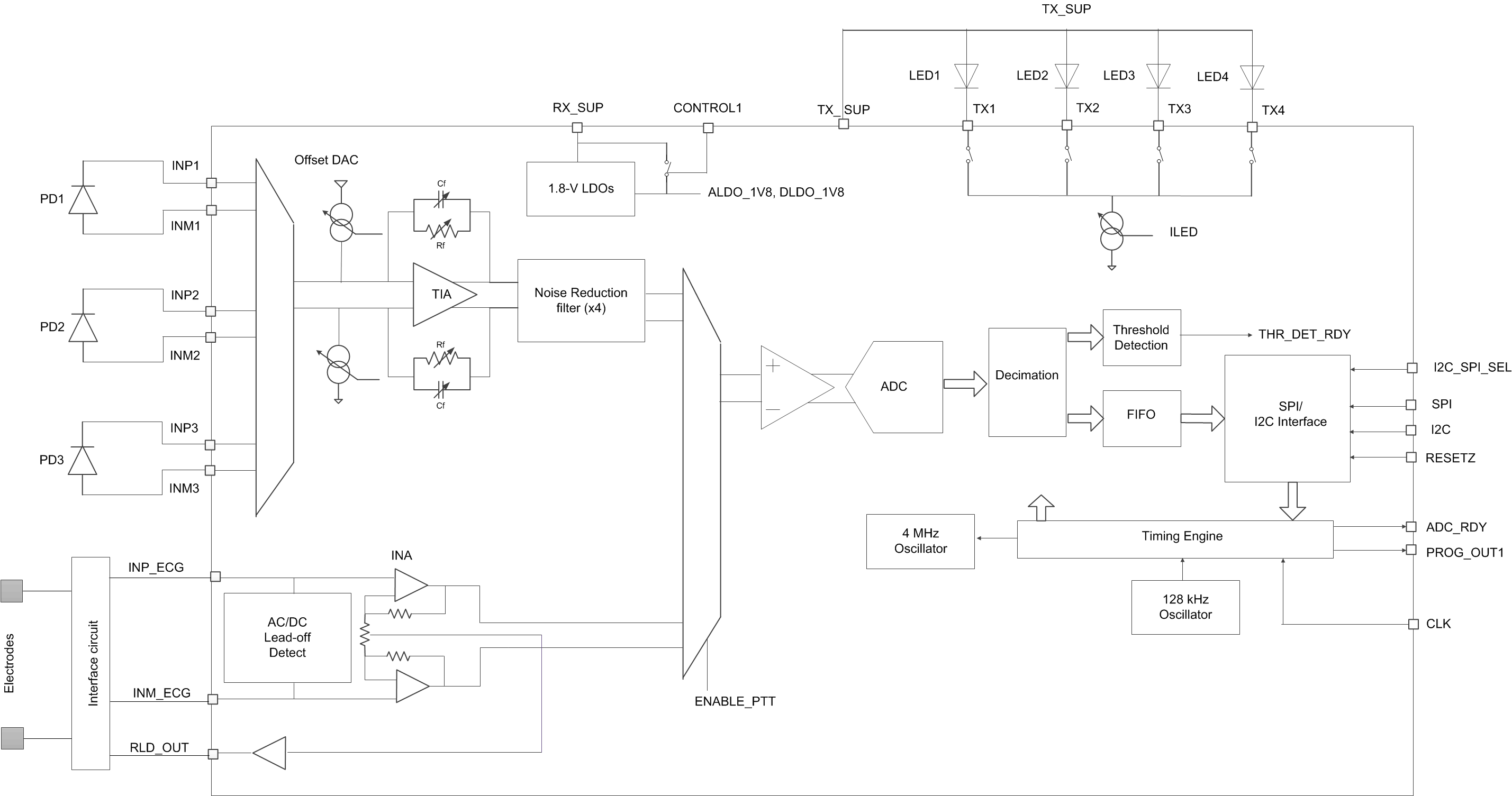

簡化框圖
