ZHCSWE5E November 1998 – August 2024 CD4016B
PRODUCTION DATA
- 1
- 1特性
- 2應用
- 3說明
- 4Specifications
- 5Parameter Measurement Information
- 6Device and Documentation Support
- 7Revision History
- 8Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- J|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
用于模擬或數字信號高壓類型（20V 額定值）的傳輸或多路復用。
CD4016B B 系列類型是用于模擬或數字信號傳輸或多路復用的四路雙向開關。四個獨立雙向開關中的每一個都有單個控制信號輸入，可在給定開關的導通或關斷狀態下同時偏置 p 和 n 器件。
CD4016B B 系列類型采用 14 引線氣密性雙列直插式陶瓷封裝（后綴為 F3A）、14 引線雙列直插式塑料封裝（后綴為 E）、14 引線小外形封裝（后綴為 M、MT、M96 和 NSR）和 14 引線薄型緊縮小外形封裝（后綴為 PW 和 PWR）。
(1) 有關更多信息，請參閱節 8。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

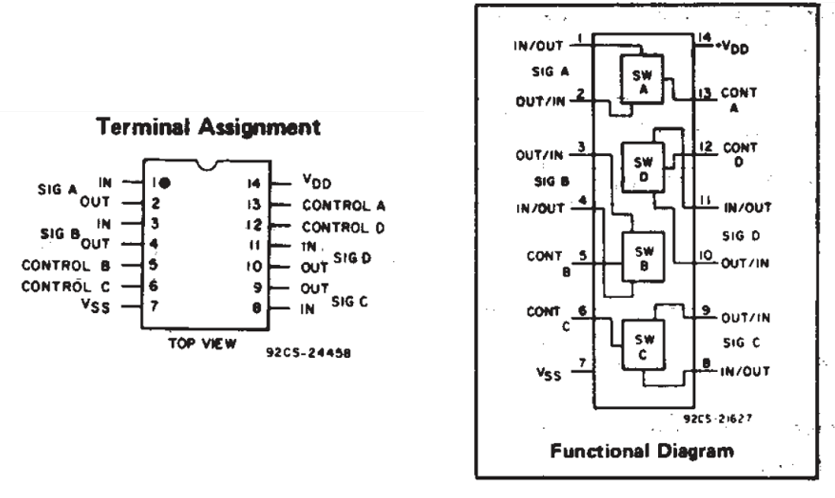

原理圖 - (1/4) 轉換部分
