1 特性
- 超低 Qg 和 Qgd
- 低導通電阻 RDS(on)
- 小尺寸
- 低厚度，0.62mm 高
- 無鉛
- 符合 RoHS 環保標準
- 無鹵素
- CSP 1mm × 1.5mm 晶圓級封裝
2 應用
- 電池管理
- 負載開關
- 電池保護
3 說明

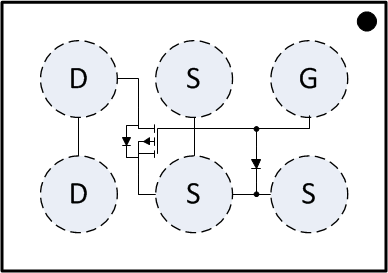

這款 –8V、16.2mΩ、P 通道器件經過設計，能夠以具有出色散熱特性的 1 × 1.5 mm 超薄小外形封裝提供最低的導通電阻和柵極電荷。
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -8 | V | |
| Qg | 柵極電荷總量 (-4.5V) | 4.9 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 0.6 | nC | |
| RDS(on) | 漏源 導通電阻 |
VGS = –1.8V | 35 | mΩ |
| VGS = -2.5V | 22 | mΩ | ||
| VGS = -4.5V | 16.2 | mΩ | ||
| VGS(th) | 電壓閾值 | -0.8 | V | |
器件信息(1)
| 器件 | 數量 | 包裝介質 | 封裝 | 運輸 |
|---|---|---|---|---|
| CSD23203W | 3000 | 7 英寸卷帶 | 1.00mm × 1.50mm 晶圓級封裝 |
卷帶封裝 |
| CSD23203WT | 250 | 7 英寸卷帶 |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
絕對最大額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -8 | V |
| VGS | 柵源電壓 | -6 | V |
| ID | 持續漏極電流(1) | –3 | A |
| IDM | 脈沖漏極電流(2) | –54 | A |
| PD | 功率耗散 | 0.75 | W |
| TJ，
Tstg |
工作結溫， 儲存溫度 |
-55 至 150 | °C |
- 器件在 105ºC 溫度下運行。
- 典型 RθJA = 170°C/W，脈寬 ≤ 100 μs，占空比 ≤ 1%。

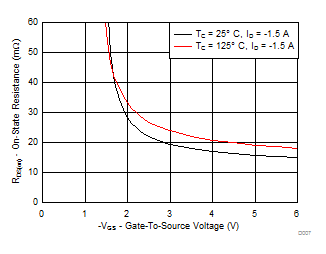

RDS(on) 與 VGS 對比 |

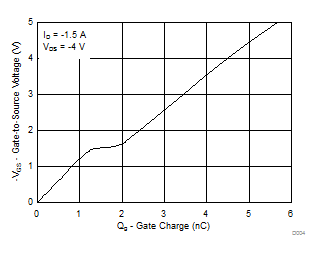

柵極電荷 |
