7 機械、封裝和可訂購信息
以下頁面包括機械、封裝和可訂購信息。這些信息是指定器件的最新可用數據。這些數據發生變化時，我們可能不會另行通知或修訂此文檔。如欲獲取此產品說明書的瀏覽器版本，請參閱左側的導航欄。

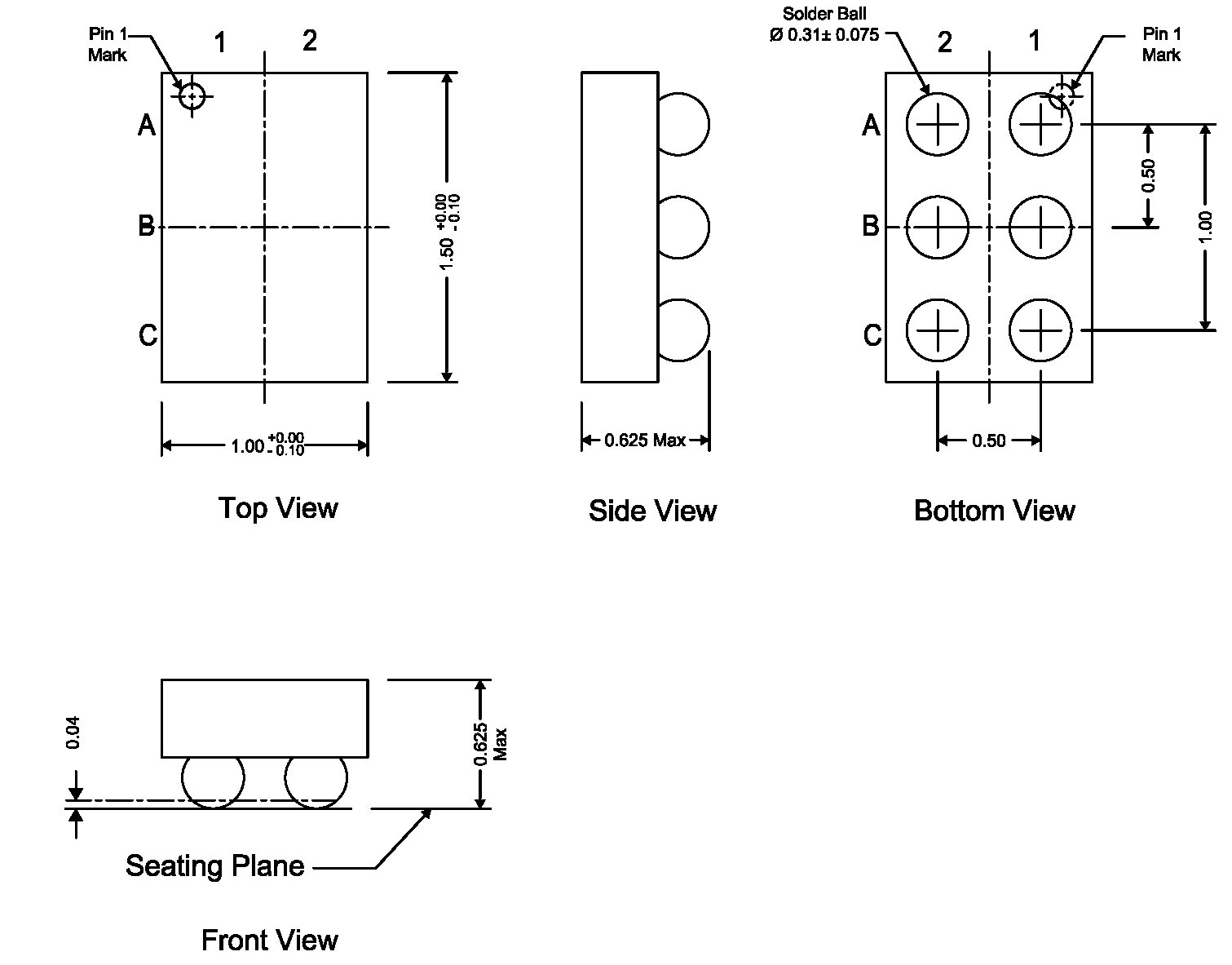

7.1 CSD23203W 封裝尺寸
NOTE:
全部尺寸單位為 mm（除非另外注明）。Table 1. 引腳分配
| 位置 | 名稱 |
|---|---|
| C1，C2 | 漏極 |
| A1 | 柵極 |
| A2，B1，B2 | 源極 |

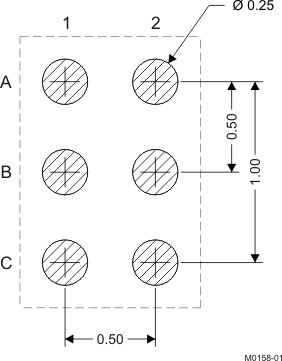

7.2 焊盤布局建議
NOTE:

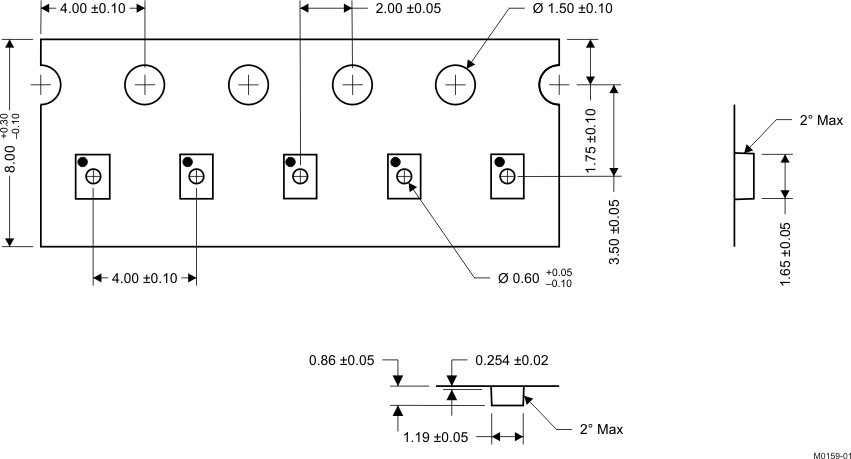

全部尺寸單位為 mm（除非另外注明）。7.3 卷帶封裝信息
NOTE:
全部尺寸單位為 mm（除非另外注明）。
