ZHCSFA9A June 2016 – July 2016 DRV2511-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DAP|32
散熱焊盤機械數據 (封裝 | 引腳)
- DAP|32
訂購信息
1 特性
- 寬工作電壓范圍 (4.5V - 26V)
- 能夠處理 30V 電壓
- 大電流驅動（峰值電流達 8A）
- 低 RDS(on)，完整 H 橋輸出
- 集成故障保護
- 短路保護
- 過熱保護
- 過壓和欠壓保護
- 故障報告
- 模擬輸入
- 專用中斷引腳
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 125°C
的環境運行溫度范圍 - 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 器件溫度 1 級：-40°C 至 125°C
2 應用
- 電磁致動器驅動器
- 音圈
- 螺線管
- 機械按鈕替代產品
- 汽車類觸覺 應用
- 信息娛樂
- 中央控制臺
- 方向盤
- 車門板
- 座椅
3 說明
DRV2511-Q1 器件是一款專為感性負載（例如，螺線管和音圈）而設計的大電流觸覺驅動器。
輸出級含一個完整 H 橋，能夠提供 8A 峰值電流。
DRV2511-Q1 器件提供欠壓閉鎖、過流保護和過熱保護等多種保護功能。
DRV2511-Q1 器件符合汽車類產品標準。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV2511-Q1 | HTSSOP (32) | 11 mm x 6.20 mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

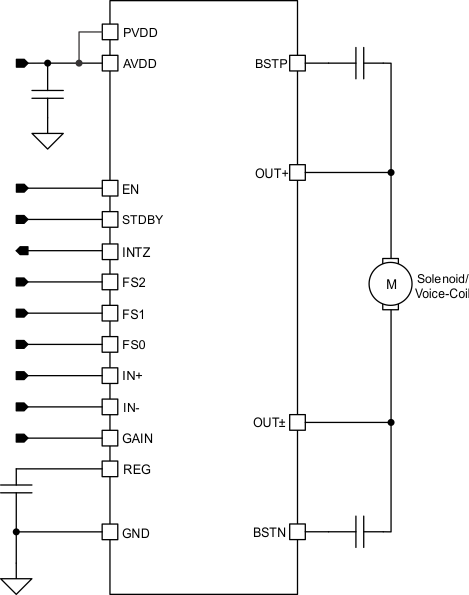

簡化電路原理圖
