ZHCS389C June 2011 – December 2022 DRV8662
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RGP|20
散熱焊盤機械數據 (封裝 | 引腳)
- RGP|20
訂購信息
3 說明
DRV8662 是一款單芯片壓電式觸覺驅動器，此驅動器具有集成的 105V 升壓開關、集成型功率二極管、和集成的完全差分放大器。這個多用途器件能夠驅動高壓和低壓壓電式觸覺制動器。輸入信號可為差分或者單端。DRV8662 支持四種 GPIO 控制的增益：28.8dB、34.8dB、38.4dB 和 40.7dB。
使用兩個外部電阻來設定升壓電壓，并且升壓電流限制可通過 REXT 電阻進行編程。此升壓轉化器架構將不允許對電源電流的要求超過 REXT 電阻所設定的限值；因此，DRV8662 非常適合于便攜式應用。這個特性還允許用戶針對基于所需性能要求的給定電感器來優化 DRV8662。
1.5ms 的典型啟動時間使得 DRV8862 成為用于快速觸覺響應的理想壓電式驅動器。該器件具有熱過載保護，可在過驅動時免遭損壞。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（NOM） |
|---|---|---|
| DRV8662 | VQFN (20) | 4.00mm x 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

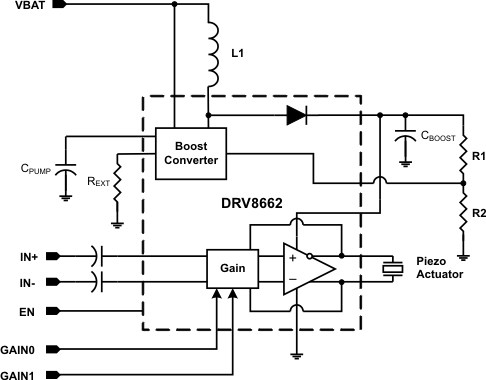

簡化版原理圖
