3 說明
ISO3086T 是一款隔離式差分線路收發器，集成有用于為隔離變壓器提供一次側電壓的振蕩器輸出。該器件是面向 RS-485 和 RS422 應用的全雙工差分線路收發器，可以很容易地針對半雙工操作進行配置 （只需將 11 腳連接至 14 腳、12 腳連接至 13 腳即可）。
這類器件非常適合于長傳輸線路，因?yàn)榇藭r(shí)接地環路被斷開以提供大得多的共模電壓范圍。經測試，該器件的對稱隔離柵可在總線收發器和邏輯電平接口之間提供符合 VDE 標準且長達 1 分鐘的 4242VPK 隔離。
所有帶連線的 I/O 都容易遭受來自各種信號源的電瞬態噪聲。這些瞬態噪聲如果具有足夠的幅度和持續時間，就有可能導致收發器和/或鄰近的敏感電路受到損壞。此類隔離器件能夠顯著地提高保護水平并降低昂貴控制電路受損的風險。
ISO3086T 的規定使用溫度范圍為 －40℃ 至 85℃。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO3086T | SOIC (16) | 10.30mm x 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

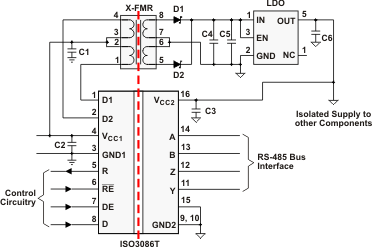

典型應用電路
