7.2.2.3 應用曲線

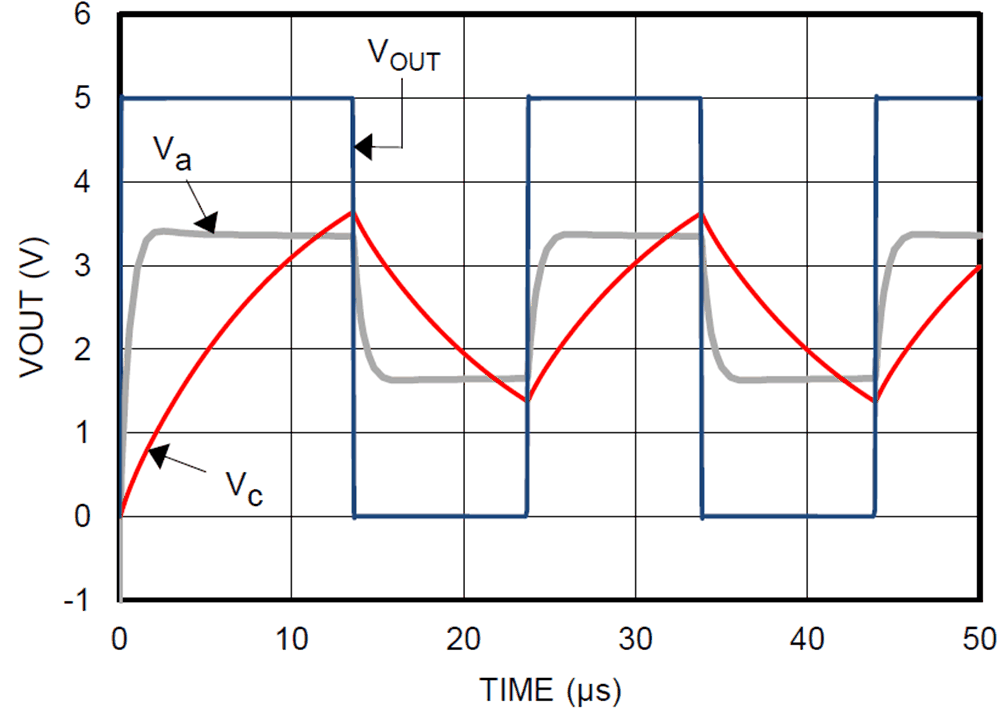

圖 7-11 顯示了使用以下元件值時的振蕩器仿真結果：
- R1 = R2 = R3 = R4 = 100kΩ
- C1 = 100pF，CL = 20pF
- V+ = 5V，V– = GND
- Cstray（未顯示）為 VA 至 GND = 10pF
圖 7-11 方波振蕩器輸出波形
