1 特性
- 驅動三個并聯高壓發光二極管 (LED) 燈串用于顯示和鍵區照明
- 能夠支持高達 40V 輸出電壓的高壓燈串，并且效率高達 90%
- 每個灌電流高達 30mA（背光和指示器）
- 11 位高壓 LED 調光
- 針對內容可調亮度控制 (CABC) 的脈寬調制 (PWM) 輸入
- 集成型 1A/40V 金屬氧化物半導體場效應晶體管 (MOSFET)
- 自適應升壓輸出至 LED 電壓
- 6 個用于指示器 LED 的低壓灌電流
- 用來提高效率和 VIN 工作范圍的集成電荷泵
- 針對每個指示器 LED 的內部圖案生成引擎
- 完全可編程 LED 分組和控制
- 4 個可配置過壓保護閥值（16V，24V，32V 和 40V）
- 500kHz 和 1MHz 可編程開關頻率
- 過流保護
- 熱關斷保護
- 27mm2 總體解決方案尺寸
2 應用范圍
- 用于智能手機照明的電源
- 顯示器、鍵區和指示器照明
- RGB 指示器驅動器
3 說明
LM3633 11 位 LED 驅動器以高達 90% 的效率為 1，2 或 3 并聯高壓 LED 燈串提供高性能背光調光功能。 具有集成 1A，40V MOSFET 的升壓轉換器自動調節至 LED 正向電壓，以最大限度地減少凈空電壓并有效提升 LED 效率。
LM3633 是一款用于智能手機內背光、鍵區和指示器 LED 的完整電源。 高壓電感升壓轉換器為 3 個并聯 LED 燈串（HVLED1，HVLED2 和 HVLED3）供電。 集成電荷泵為 6 個低壓指示器 LED (LVLED1-LVLED6) 提供偏置電源。 所有低壓灌電流可具有一個可編程圖案，此圖案可針對多種閃爍圖案對他們的輸出電流進行調制。
一個額外特性是針對內容可調背光控制的脈寬調制 (PWM) 控制輸入，它可被用來控制任一高壓灌電流。
LM3633 可由一個 I2C 兼容接口完全可編程。 此器件在 2.7V 至 5.5V 的輸入電壓范圍和 -40°C 至 85°C 的溫度范圍內運行。
器件信息(1)
| 產品型號 | 封裝 | 封裝尺寸（最大值） |
|---|---|---|
| LM3633 | 芯片尺寸球狀引腳柵格陣列 (DSBGA) (20) | 2.04mm x 1.78mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

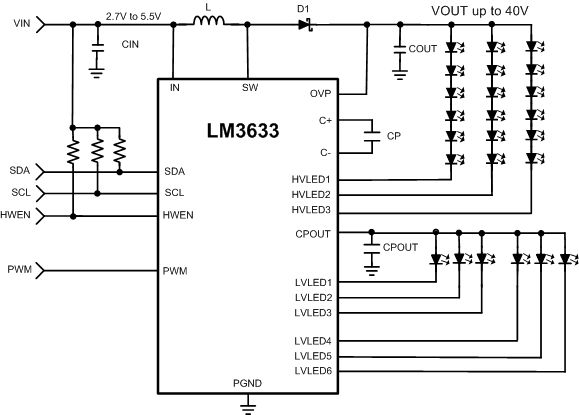

簡化電路原理圖

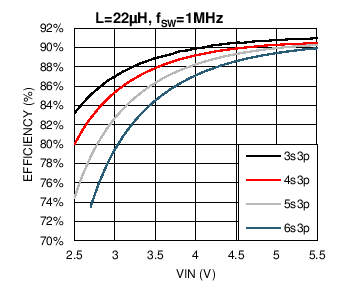

雙燈串效率與 VIN 之間的關系
