3 說明
LM5146 100V 同步降壓控制器旨在對高輸入電壓源或會發生高電壓瞬變的輸入電源軌進行電壓調節，從而盡可能地減少對外部浪涌抑制組件的需求。40ns 的高側開關超短導通時間有助于獲得較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5146 在輸入電壓突降至 5.5V 時，仍能根據需要以接近 100% 的占空比繼續工作，因此非常適用于高性能工業控制、機器人、數據通信和射頻應用。
強制 PWM (FPWM) 模式運行可以消除開關頻率變化從而盡可能地降低 EMI，而用戶可選的二極管仿真功能則可以降低輕負載條件下的電流消耗。高達 1MHz 的可調開關頻率可同步至外部時鐘源，從而消除噪聲敏感應用中的拍頻。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5146 | VQFN (20) | 4.50mm × 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

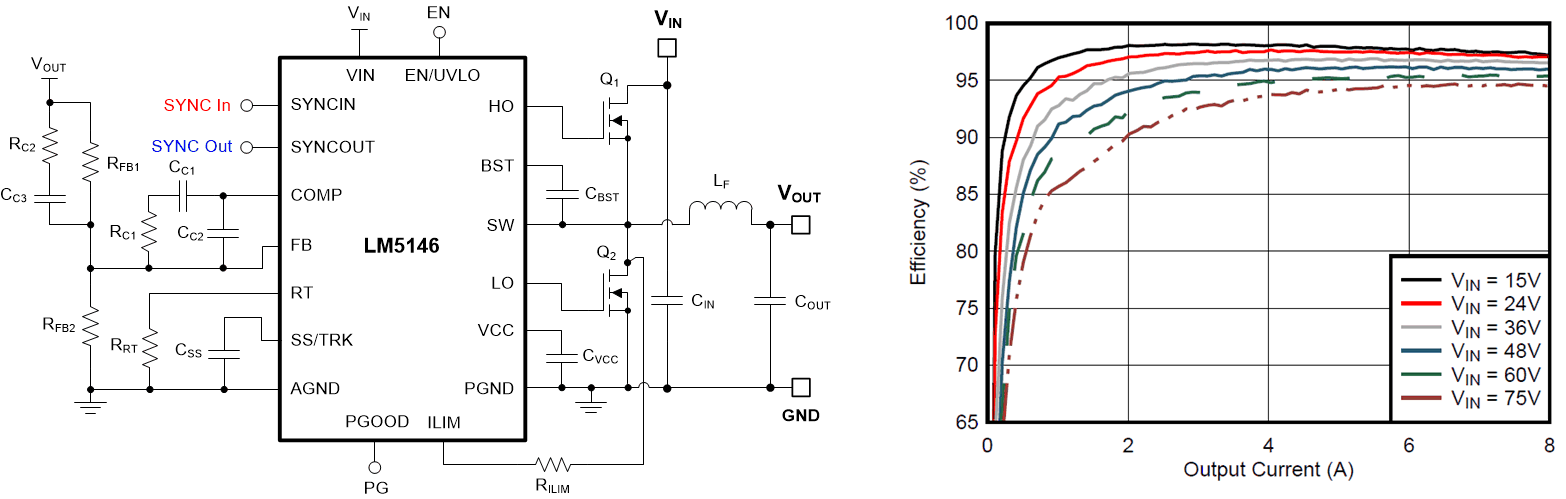

典型應用電路和能效，VOUT = 12V，F(xiàn)SW = 400kHz
