3 說明
LM5158x 器件是一款具有集成式 85V、3.26A (LM5158) 或 85V、1.63A (LM51581) 電源開關和寬輸入范圍的非同步升壓轉換器。
該器件可用于升壓、SEPIC 和反激式拓?fù)洹Ｔ撈骷捎呻妷褐辽贋?3.2V 的單芯電池啟動。如果 BIAS 引腳的電壓高于 3.2V，該器件可在低至 1.5V 的輸入電源電壓下運行。
BIAS 引腳可在高達 60V（最大絕對值為 65V）的電壓下運行。用戶可通過外部電阻器對開關頻率進行動態編程，編程范圍為 100kHz 至 2.2MHz。2.2MHz 的開關頻率可最大限度地降低 AM 頻帶干擾，并支持實現小解決方案尺寸和快速瞬態響應。該器件提供可選的雙隨機展頻技術，可在寬頻率范圍內降低 EMI。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5158 | WQFN (16) | 3.00mm × 3.00mm |
| LM51581 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

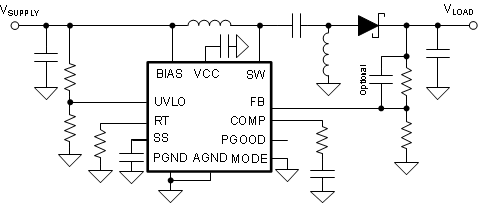

典型 SEPIC 應用
