7.4.1 關斷引腳
LMV712-N 分別為兩個放大器提供了獨立的關斷引腳。當相應引腳被綁定為低電平時，對應的放大器關斷，且電源電流會降低至不足 1µA。在關斷模式下，放大器的輸出電平會保持在 V− 的水平。在 2.7V 電壓下運行時，當對關斷引腳施加 1.5V 至 2.7V 的電壓時，便會啟用相應的放大器。在放大器脫離關斷模式的過程中，輸出波形會平穩上升，而不產生任何毛刺脈沖。

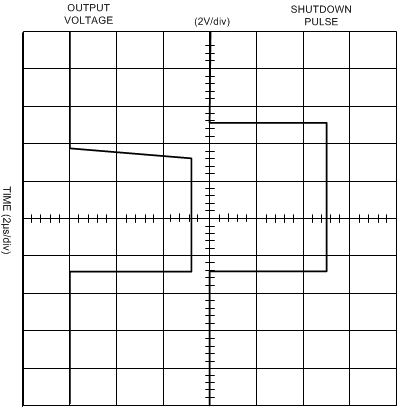

Figure 31. 從關斷狀態恢復過程中的輸出
無毛刺脈沖輸出波形在許多 應用中都極受用戶青睞，功率放大器控制環路便是其中之一。在該應用中，LMV712-N 用于幫助功率放大器實現功率控制。如果 LMV712-N 未能在開通過程中提供平穩的輸出變化，則會直接造成功率放大器在輸出中產生毛刺脈沖。這將會對系統的性能產生不利影響。
要啟用放大器，必須將關斷引腳的電平拉高。該引腳不得懸空，以防任何漏電流造成放大器誤關。
