3 說明
LMZM33602 電源模塊是一款易于使用的集成式電源解決方案，它在一個扁平封裝內整合了一個帶有功率 MOSFET 的 2A 降壓直流/直流轉換器、一個屏蔽式電感器和多個無源器件。此電源解決方案僅需四個外部組件，并且省去了設計流程中的環路補償和磁性元件選擇過程。
該器件采用 9mm × 7mm × 4mm、18 引腳 QFN 封裝，可輕松焊接到印刷電路板上，并實現緊湊的低厚度負載點設計。LMZM33602 具有全套功能集，包括電源正常狀態指示、可編程 UVLO、預偏置啟動、過流和過熱保護，因此是為各種應用供電的出色器件。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMZM33602 | QFN (18) | 9.00mm × 7.00mm |

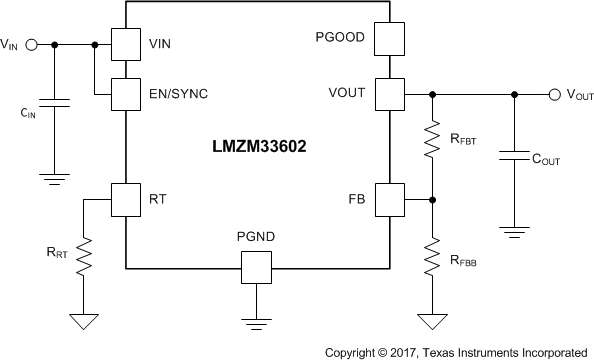

簡化原理圖

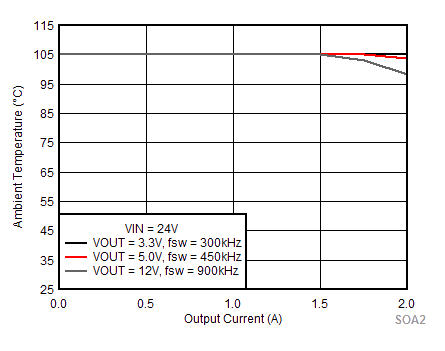

安全操作區域
