封裝選項

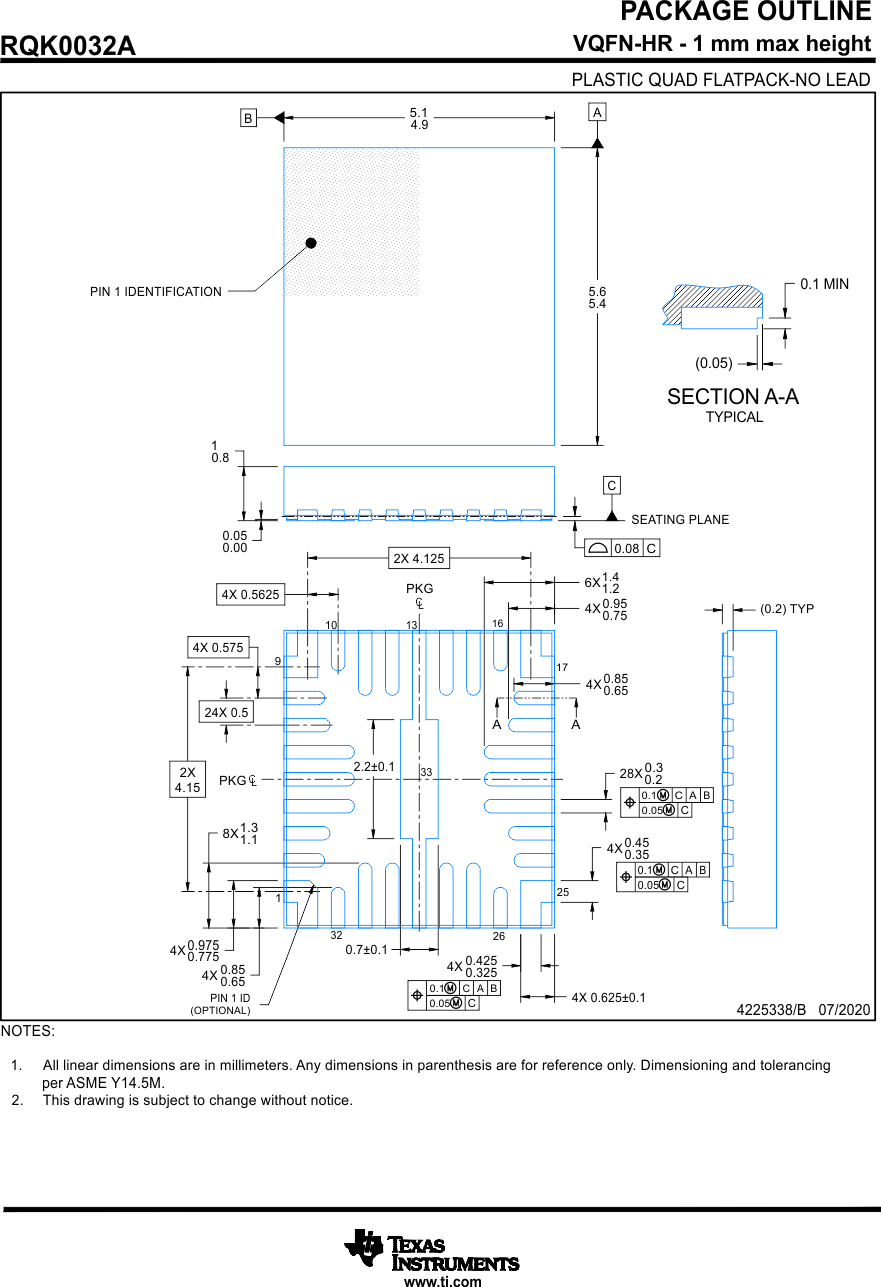

機械數據 (封裝 | 引腳)
- RQK|32
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

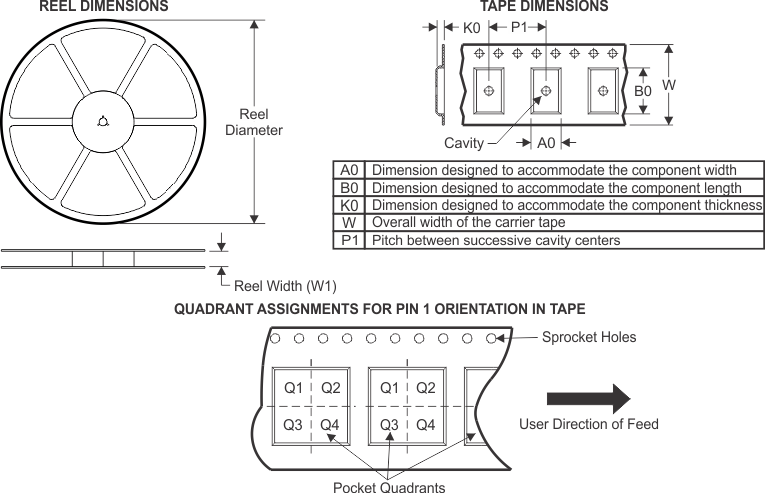

10.2 卷帶包裝信息
| 器件 | 封裝 類型 | 封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) | 卷帶 寬度 W1 (mm) | A0 (mm) | B0 (mm) | K0 (mm) | P1 (mm) | W (mm) | Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LP8762PXYYRQKRQ1 | VQFN-HR | RQK | 32 | 3000 | 330.0 | 12.4 | 5.25 | 5.75 | 1.2 | 8.0 | 12.0 | Q1 |

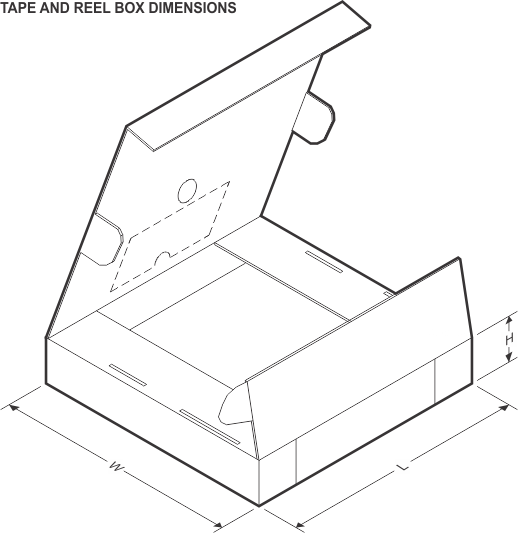

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| LP8762PXYYRQKRQ1 | VQFN-HR | RQK | 32 | 3000 | 346.0 | 346.0 | 35.0 |
