3 說明
SN65HVD3x 器件是采用 3.3V 電源供電的三態差分線路驅動器和差分輸入線路接收器。
每個驅動器和接收器都具有用于全雙工總線通信設計的獨立輸入和輸出引腳。這些器件專為通過長達
1500 米的電纜進行 RS-422 和 RS-485 數據傳輸而設計。
SN65HVD30、SN65HVD31 和 SN65HVD32 器件均完全啟用，無需外部的使能引腳。
SN65HVD33、SN65HVD34 和 SN65HVD35 器件均具有高電平有效的驅動器使能端和低電平有效的接收器使能端。禁用驅動器和接收器后可獲得低于 1μA 的低待機電流。
所有器件的額定環境溫度范圍均為 –40°C 至 85°C。低功耗允許在高達 105°C 或 125°C 的溫度下運行，具體取決于封裝選項。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD30 | SOIC (8) | 4.90mm × 3.91mm |
| SN65HVD31 | ||
| SN65HVD32 | ||
| SN65HVD33 | SOIC (14) | 8.65mm × 3.91mm |
| VQFN (20) | 4.50mm × 3.50mm | |
| SN65HVD34 | SOIC (14) | 8.65mm × 3.91mm |
| SN65HVD35 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

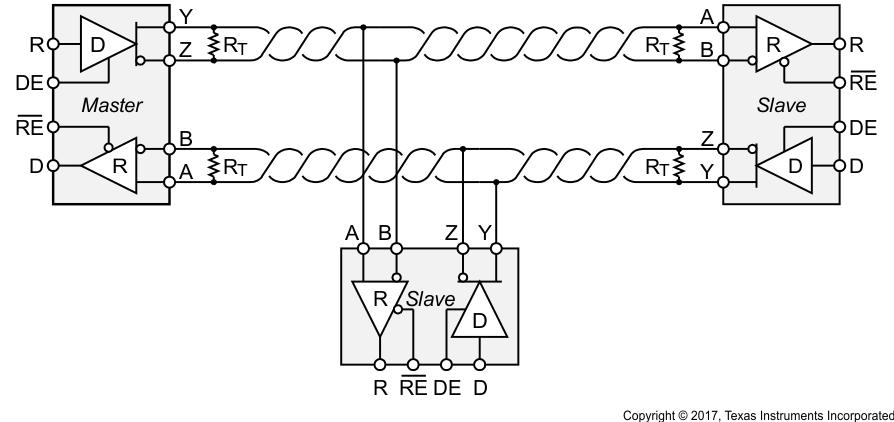

典型應用原理圖
