ZHCSRU5F September 2005 – March 2023 SN65HVD50 , SN65HVD51 , SN65HVD52 , SN65HVD53 , SN65HVD54 , SN65HVD55
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Available Options
- 6 Pin Configurations
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 Recommended Operating Conditions
- 7.3 Electrostatic Discharge Protection
- 7.4 Driver Electrical Characteristics
- 7.5 Driver Switching Characteristics
- 7.6 Receiver Electrical Characteristics
- 7.7 Receiver Switching Characteristics
- 7.8 Thermal Characteristics
- 7.9 Typical Characteristics
- 8 Parameter Measurement Information
- 9 Device Information
- 10Application and Implementation
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
SN65HVD5X 器件是采用 5V 電源供電的三態(tài)差分線路驅動器和差分輸入線路接收器。每個驅動器和接收器都具有用于全雙工總線通信設計的獨立輸入和輸出引腳。它們專為平衡傳輸線路而設計，可與符合 ANSI TIA/EIA-485A、TIA/EIA-422-B、ITU-T v.11 和 ISO 8482:1993 標準的器件進行互操作。
SN65HVD50、SN65HVD51 和 SN65HVD52 均完全啟用，無需外部的使能引腳。
SN65HVD53、SN65HVD54 和 SN65HVD55 均具有高電平有效的驅動器使能端和低電平有效的接收器使能端。禁用驅動器和接收器后可獲得低于 1μA 的低待機電流。
所有器件的工作溫度范圍是 –40°C 至 85°C。

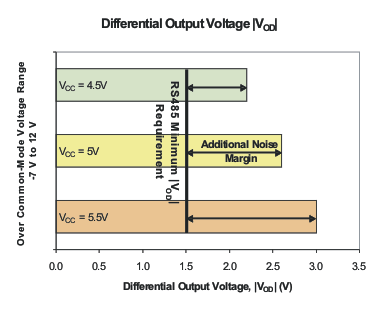

與典型的 RS-485 驅動器相比，SN65HVD5x 的高輸出特性可提供更高的噪聲容限。額外的噪聲容限使得長電纜和惡劣噪聲環(huán)境中的應用成為可能。
