7.5.2 總線概述
物理 I2C 接口由串行時鐘 (SCL) 和串行數據 (SDA) 線組成。SDA 線必須通過上拉電阻器連接至電源。上拉電阻器的尺寸由 I2C 線的電容量、通信頻率和 I2C 總線電壓決定。有關更多詳細信息，請參閱 I2C 上拉電阻器計算應用手冊。只有當總線處于空閑狀態時，才能啟動數據傳輸。如果在停止條件或超時事件后，SDA 和 SCL 線都為高電平，則認為總線處于空閑狀態（請參閱圖 7-7 和圖 7-8）。

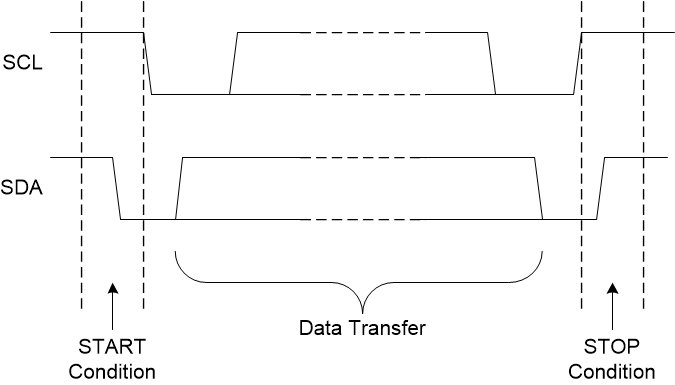

圖 7-7 啟動和停止條件的定義

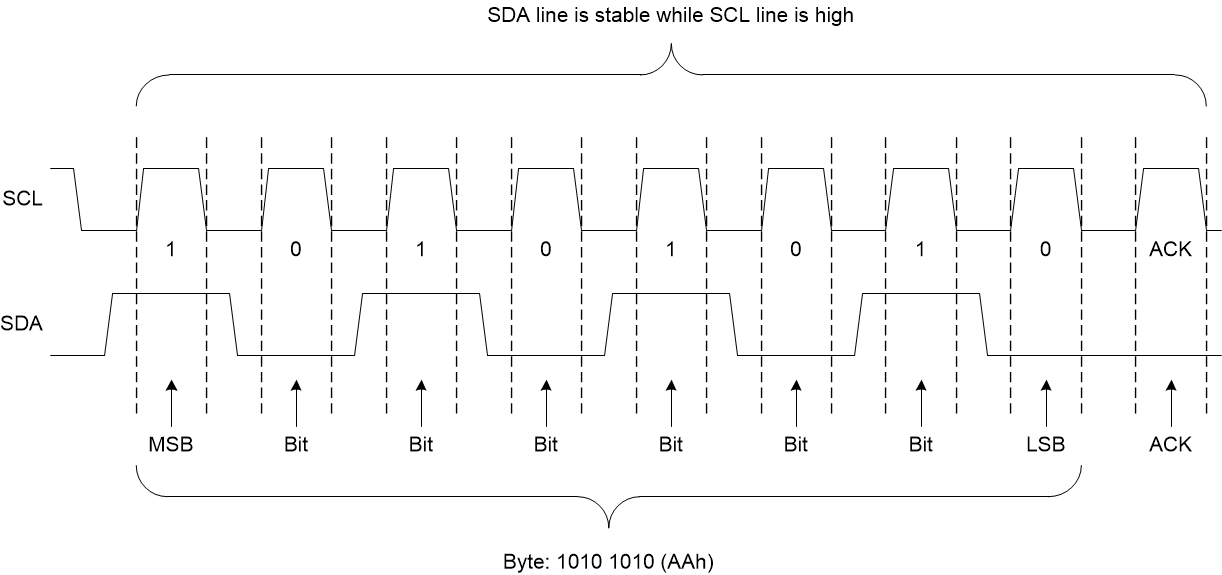

圖 7-8 位傳輸
