3 說明
TPS2560 和 TPS2561 (TPS256x) 是雙通道配電開關，用于需要精準電流限制或者會遇到高容性負載和短路的應用。這些器件通過一個外部電阻器為每個通道提供 250mA 至 2.8A（典型值）之間的可編程電流限制閾值。通過控制電源開關的上升時間和下降時間，可最大程度地降低開通和關斷期間的電流浪涌。
當輸出負載超過電流限制閾值時，通過切換至恒定電流模式，TPS256x 器件的每個通道均可將輸出電流限制在安全水平。在過流和過熱條件下，每個通道的 FAULTx 邏輯輸出單獨置位為低電平。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2560、TPS2561 | VSON (10) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

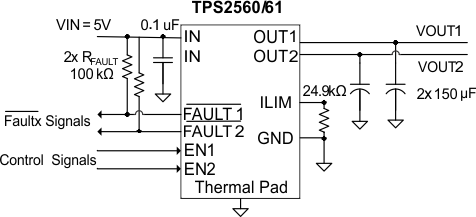

典型應用圖
