1 特性
2 應用
- 數字信號處理器 (DSP)、微控制器和微處理器
- 筆記本和臺式計算機
- PDA 和手持式產品
- 便攜式和電池供電類產品
- FPGA 和 ASIC
3 說明
TPS3895、TPS3896、TPS3897 和 TPS3898 器件（TPS389x 系列）為超小型監控電路，用于監視高于 500mV 的電壓，閾值精度為 0.25%（典型值），且可通過外部電容調整延遲時間。 TPS389x 系列還具有用于導通和關斷輸出的邏輯使能引腳（ENABLE 或 ENABLE）。 以 TPS3895 為例，當輸入電壓引腳 (SENSE) 的電壓超出閾值且 ENABLE 引腳為高電平時，輸出引腳 (SENSE_OUT) 將在一段電容可調式延遲時間后變?yōu)楦唠娖健?當 SENSE 的電壓降至閾值以下或 ENABLE 為低電平時，SENSE_OUT 將變?yōu)榈碗娖健?有關真值表的信息，請參見Table 1 和Table 2。
對于 TPS389xA 版本，SENSE 和 ENABLE 均具有電容可調式延遲。 當 SENSE 和 ENABLE 輸入正常時，輸出將在經過這段電容可調式延遲時間后置為有效。 對于 TPS389xP 器件，如果 SENSE 的電壓超出閾值，則將使能引腳置為有效后，將經過短暫的 0.2µs 傳播延遲后，輸出引腳才會置為有效。
所有器件的工作電壓范圍均為 1.7V 至 6.5V，且具有 6µA 的靜態電流典型值，開漏輸出額定值為 18V。TPS389x 采用超小型 USON 封裝，額定工作溫度范圍 TJ = –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS389x | USON (6) | 1.45mm x 1.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

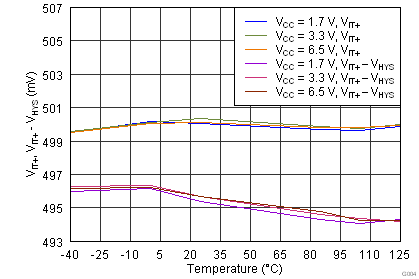

感測閾值電壓和溫度間的關系
